Camille Bauer KINAX N702-CAN Signal Transducer

KINAX N702-CAN open

Traductor de masura pentru inclinatie cu sistem amortizat cu ulei, dispozitiv de montare pe suprafata, programabil. KINAX N702-CAN converteste unghiul de inclinare intr-un semnal de curent continuu proportional cu unghiul. Semnalul de iesire este disponibil ca o interfata bus digital CANopen. Senzorul este fara contact si are abraziune minima asupra pendulului.

Valorile unghiului de inclinare a unei platforme, de exemplu pe macarale, vehicule grele - excavatoare si masini de foraj - nave si instalatii off-shore pentru datele masurate importante ca parte a sistemului de siguranta si control a tipului respective de masinarie. Masurarea unghiulara, de exemplu pentru echipamente de nivelare se efectueaza in astfel de cazuri.

KINAX N702-CAN open poate fi folosit pentru stabilirea pozitiei unghiulare a unui brat de macara, inclinarea laterala a unui vehicul, orientarea unei platforme de ridicare sau alte facilitati comparabile.

Caracteristici principale:

• Intervalul de masura, sensul de rotatie si pozitia initiala sunt functii programate direct de la KINAX N702-CANopen;
• Magneto-traductor de pozitie unghiulara;
• Interfete digitale SSI;
• Carcasa robusta din aluminiu;
• Clasa de protectie IP66;
• Sistem de amortizare cu ulei;
• Arborele cu pendul nu are opriri mecanice.
• Tip: o axa;
• Principiu de masurare: manetic / senzor Hall;
• Pendul de amortizare: ulei siliconic;
• Interval de masura: 0…360°;
• Toleranta de baza: ±2°;
• Raspuns tranzitoriu: la 25° inclinare<1 sec;
• Interval de temperatura: -30°C…+70°C;
• Influenta temperaturii: 0.1°K / 10K (>100°);
• Protectie la inversarea polaritatii;
• Tensiune de test: 500 V (valoare efectiva), 50 Hz, 1 min;
• Reglarea semnalul: sensibilitatea presetata;
• Rezolutie: 14 Bit;
• Iesire: CANopen, 5 fire;
• Tensiunea de operare: 9…33 V c.c.;
• Umiditate relativa: ≤95 %;
• Conexiune electrica: mufa senzor M12x1, 5 poli;
• Greutate: aproximativ 0.3 kg.

Pachetul de livrare contine:

• Traductor de inclinare KINAX N702-CANopen;
• Placuta de montare cu 3 cleme;
• Conector M12x1, 5 poli;
• Instructiuni de operare;
• Certificat de garantie.

Acest produs se configureaza.

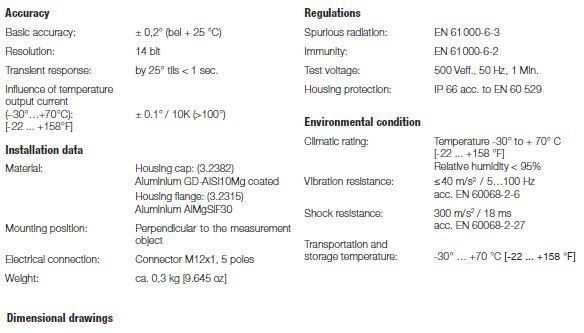

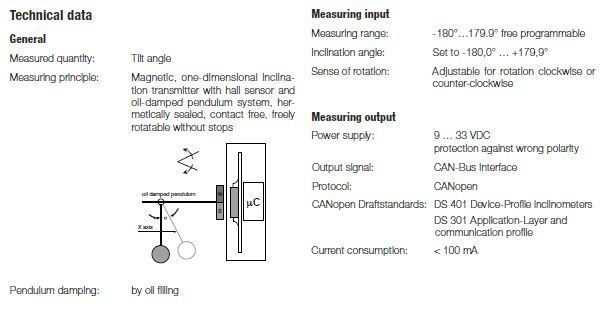

KINAX N702-CAN TECHNICAL DATA
