Camille Bauer KINAX WT717 Signal Transducer

KINAX WT717 Signal Transducer

Traductor de masura pentru unghiul de rotatie, design robust, programabil, Ex/NEx. Traductor de masura cu contactless, sistem senzorial capacitiv pentru stabilirea pozitiei unghiulare a unui arbore.

Un semnal de curent continuu independent de sarcina cu intervalul de 4…20 mA este citit la iesire. Carcasa robusta face unitatea ideala pentru utilaje, constructia de nave, transport, constructia de masini si in industria chimica.

Caracteristici:

• Sistemul capacitiv contactless patentat, fara uzura;
• Intervalul de masura, sensul de rotatie, caracteristicile, iesirile si alte functii pot fi programate prin intermediul unui PC: faciliteaza activitatea de planificare si proiectare, timpul si stocul;
• Intervalul de masura al unghiului de rotatie: 0°…10° pana la 0°…50° sau 0°…50° pana la 0°…350°;
• Cu cutie de viteze 0…20° la 0…1555 rotatii;
• Marimea de iesire (maimea / circuitul de alimentare) utilizeaza 2 fire de conexiune (semnal de 4-20 mA);
• Simularea valorilor masurate permit testarea circuitului de control anterior, buclele de control sau circuitele de masura in timpul instalarii;
• Afisarea marimilor prezente si reprezentarea grafica pe un ecran pe lungi perioade de timp;
• Reglarea pozitiei mecanice si reglarea fina a iesirii analogice, pozitia initiala si durata pot fi setate independent;
• Caracteristicile la iesire programabile : liniare, caracteristicile in V sau selectarea curbei liniarizate;
• Arborele poate fi rotat complet, nu apar avarii in cazul in care limita superioara a intervalului de masura este incalcata;
• Interfata seriala;
• Sarcina statica permisibila la arbore: maxim 1000 N(radial), maxim 500 N(axial);
• Dispozitiv de montat la suprafata in carcasa robusta (IP67): rezistent la virbatii si soc.

Pachetul de livrare contine:

• Set de instructiuni de operare;
• Aprobare Ex (doar pentru versiuni Ex);
• Certificat de garantie.

Acest produs se configureaza.

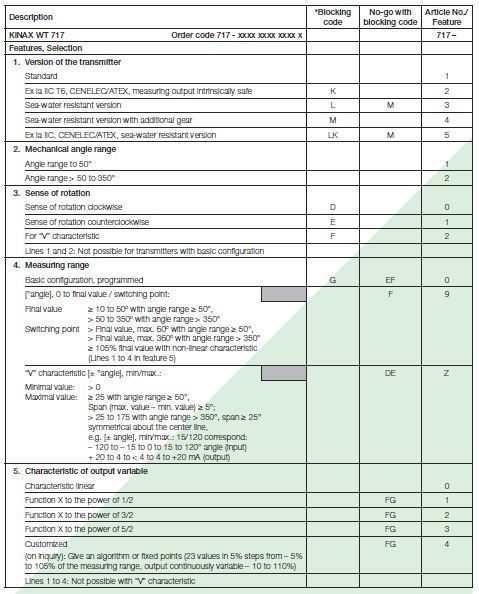

KINAX WT717 TECHNICAL DATA
