Metrawatt U1660 Data Collector Module for LON

U1660 Data Collector Module for LON

Colectorul de date U1660 este utilizat pentru conectarea la opt contoare de energie cu iesiri in impulsuri S0 (DIN 43864,) sau cu contacte plutitoare, pentru interfața LON la sumatoarele U1601, U1602 și U1603. Această sarcină a fost în mod tradițional realizată prin utilizarea unei intrari universal directa la sumator. Dacă toate intrările sunt deja în uz, sau în cazul în care distanța dintre semnale și sumatoare este prea mare, ele pot fi conectate prin intermediul modulului de intrare analogic.

Modulul ofera o valoare calculata pentru fiecare canal (analog cu valoarea energetică pentru contoarele de energie), precum și o valoare analogică instantanee (corespunde puterii instantanee pentru contoarele de energie). Modulul extinde numărul de intrări disponibile pentru sumatoarele U1601 și U1603. Intrările analogice externe sunt posibile doar pentru U1602 cu modulul de intrare analogică.

Caracteristici:

• 8 intrari S0 (DIN 43864) sau contacte;
• Puterea necesară este furnizată de către modulul colector de date;
• Afișare de stare pentru fiecare intrare;
• Display-uri de stare pentru tensiunea de funcționare, date și erori ale modulului;
• Interfață LON FTT-10A;
• 24 Vcc alimentare auxiliară, consumul de energie: 100 mA.

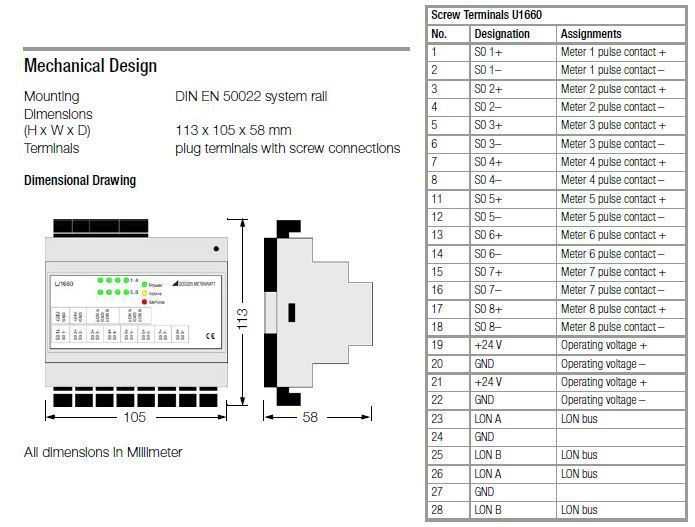

U1660 Technical Data

Gossen Metrawatt Catalog 2016-2017
