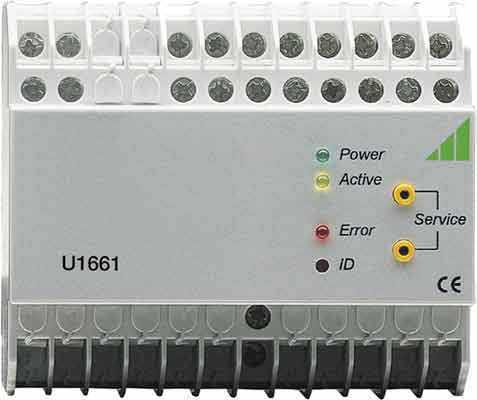

U1661 Analog Input Module for LON

Modulul de intrare analogic U1661 este utilizat pentru semnalele standard de racordare pentru interfața LON la sumatoarele U1601, U1602 și U1603. Această sarcină a fost în mod tradițional realizată prin utilizarea unei intrari universal directa la sumator. Dacă toate intrările sunt deja în uz, sau în cazul în care distanța dintre semnale și sumatoare este prea mare, ele pot fi conectate prin intermediul modulului de intrare analogic.

Modulul ofera o valoare calculata pentru fiecare canal (analog cu valoarea energetică pentru contoarele de energie), precum și o valoare analogică instantanee (corespunde puterii instantanee pentru contoarele de energie). Modulul extinde numărul de intrări disponibile pentru sumatoarele U1601 și U1603. Intrările analogice externe sunt posibile doar pentru U1602 cu modulul de intrare analogică.

Caracteristici:

• 6 intrari, 0 - 20 mA;
• Afișarea pentru tensiunea de funcționare, date și erori ale modulului;
• Interfață LON FTT-10A;
• 24V DC de alimentare cu energie auxiliară, consumul de energie: 100 mA.

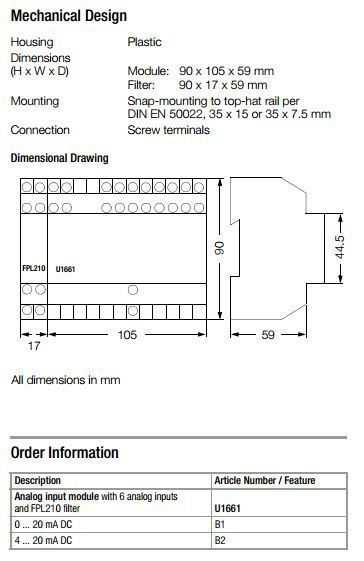

U1661 Technical Data

Gossen Metrawatt Catalog 2016-2017
