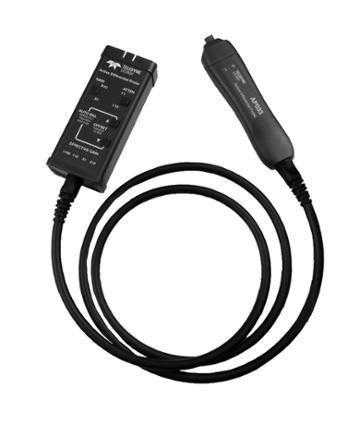

Teledyne LeCroy AP033 - Sonda Diferentiala Activa 500 MHz

0 Review-uri
Scrie un review

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Accesorii pentru osciloscoape Teledyne LeCroy AP033 - Sonda Diferentiala Activa 500 MHz

Descriere produs

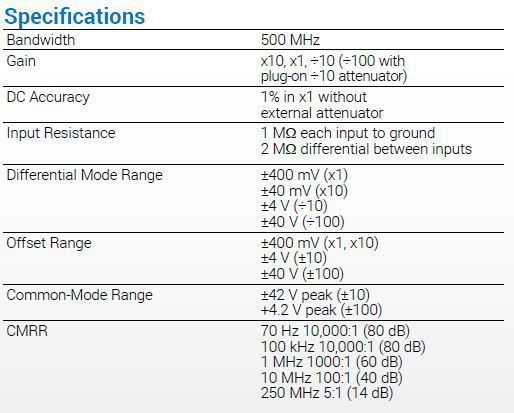

Fisa tehnica
Fisiere disponibile
Review-uri

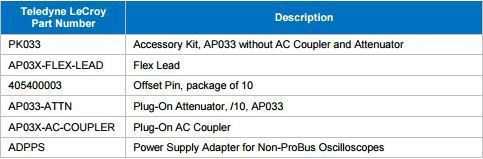

Accesorii compatibile

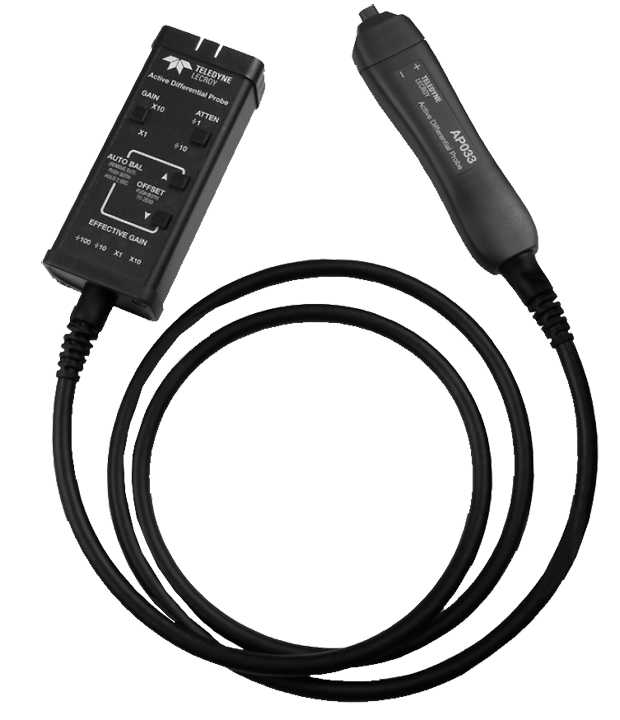

Sonda Diferentiala Activa Teledyne LeCroy AP033 - 500 MHz

Caracteristici:

Integrare Completa

Cu ajutorul conexiunii ProBus, AP033 devine o componenta integrala a osciloscopului. Sensibilitatea sondei si abaterea proportionala pot fi controlate din panoul frontal al osciloscopului, panoul frontal al sondei sau folosind comenzi la distanta (GPIB sau RS-232). Sensibilitatea, abaterea proportionala, capacitanta de intrare si plaja de tensiune in faza sunt afisate pe ecranul osciloscopului. Prin utilizarea sondei alaturi de un osciloscop digital Teledyne LeCroy, nu este nevoie de o sursa externa de alimentare.

O Vasta Plaja Dinamica

AP033 asigura o plaja de sensibilitate de la x10 amplificare pana la ÷10 atenuare (chiar si ÷100 cu atenuator cu fisa) pentru diverse semnale. Sensibilitatea poate fi ajustata continuu de la 200 µV/div pana la 1 V/div, daca este folosit alaturi de un osciloscop LeCroy.

La sensibilitate ridicata, este selectata amplificarea de x10 si atenuarea de ÷1. Astfel se produc 4 nV/√Hz zgomot de intrare, ±5 V plaja de tensiune in faza (CMVR) si ±400 mV de abatere diferentiala DC. La sensibilitate mica este selectata amplificarea de x1 si atenuarea de ÷10, rezultand , ±50 V plaja de tensiune in faza (CMVR) si ±4 V de abatere diferentiala.

Capacitanta de intrare este doar de 2 pF/parte (1 pF diferential) in orice moment in care este selectata atenuarea de ÷10. Factorii de deviatie de 2mV/div pana 1 V/div pot fi optinuti cu doar 2 pF/parte capacitanta de intrare si ±50 V plaja de tensiune in faza.

CMRR DC este mai mare de 10,000:1 (80 dB) pentru ambele setari de atenuare.

Un cap cu condensator de cuplaj AC (0.1 µF), inclus , permite operarea cu intrari DC mari in faza sau diferentiale.

Atenuatorul de intrare se schimba automat de la ÷1 la ÷10 atunci cand este detectat prea mult semnal in faza. Atenuatorul si circuitul rapid de protectie la intrare contribuie totodata la protejarea intrarii de catre semnale daunatoare. Atunci cand sonda este deconectata de la osciloscop si puterea este oprita, atenuarea de ÷10 este activata automat, intrarile fiind protejate atunci cand nu sunt utilizate.

Caracteristici ale Intrarii

Capacitanta de intrare este modelata cu 2 pF din start pentru fiecare intrare plus 0.20 pF de la intrare la intrare atunci cand atenuarea de ÷10 este selectata. Acesta este echivalentul a 1.20 pF capacitanta diferentiala de intrare. Cu atenuare de ÷1, capacitanta diferentiala de intrare capata valoarea de 2.7 pF.

Rezistenta de intrare este de 1 Mohm pentru toate setarile de amplificare si atenuare, incluzand atenuatorul cu fisa.

Un accesoriu de cuplaj AC cu fisa contine cate un condensator de cuplaj de 0.1 µF pentru fiecare intrare. CMRR-ul de frecventa joasa este redus.

Echilibrare Automata

Prin tinerea apasata pentru 2 secunde a ambelor butoane de abatere, cu conexiunile de intrare inlaturate, se activeaza echilibrarea automata. Aceasta asigura cea mai inalta acuratete pentru toate plajele, prin inlaturarea abaterii proportionale DC reziduale din sonda.

Zgomot Redus

La nivel maxim de amplificare, zgomotul este de sub 4 nV/√Hz, cel mai mic existent in cazul oricarei sonde diferentiale.

Detectare de Faza si Protectie la Intrare

Nu este neobisnuit ca un amplificator diferential sa fie conectat la un semnal a carui tensiune in faza depaseste plaja in faza a amplificatorului. Astfel pot rezulta citiri eronate, incluzand pierderea totala de semnal. AP033 detecteaza atunci cand semnalul depaseste ±5.5 V si introduce atenuatorul de intrare in calea semnalului. Osciloscopul afiseaza factorul de deviatie, iar sonda continua sa functioneze.

Acelasi mecanism protejeaza sonda de catre avarii datorate semnalelor puternice de intrare. Amplificatorul sondei este protejat de semnale puternice in crestere, pana in momentul in care atenuatorul poate asigura protectie permanenta. Tot acest proces dureaza aproximativ 1 ms. Dupa activarea atenuatorului, intrarea poate suporta fara probleme pana la 200 V DC.

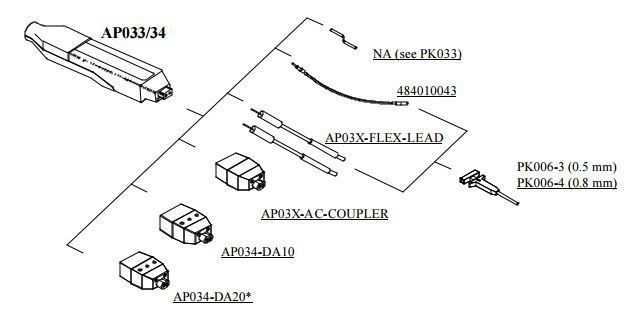

Continut Pachet
