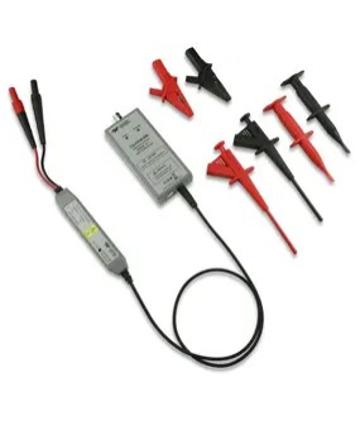

Sondă diferențială de tensiune joasă T3LVD

Noua sondă diferențială de tensiune joasă T3LVD20-200 de la Teledyne Test Tools este o sondă activă cu lățime de bandă mare, având o lățime de bandă de 200 MHz și o gamă de măsurare de ±20 V (DC + vârf AC). Aceasta oferă o captură rapidă și precisă a formelor de undă, o precizie de măsurare de 2 % și o încărcare redusă a circuitului de testare.

Sonda este compatibilă cu orice osciloscop care are o intrare BNC de 50 Ω sau 1 MΩ.

🔹 Aplicații tipice:

Proiectare de surse de alimentare de joasă tensiune în sisteme încorporate
Măsurători ale componentelor de putere
Electronice de consum și electrocasnice
Sisteme electronice pentru vehicule

Sonde diferențiale de tensiune înaltă T3HVD

Noua gamă de sonde diferențiale de tensiune înaltă T3HVD de la Teledyne Test Tools include sonde active cu lățime de bandă mare, disponibile în modele cu lățimi de bandă de până la 200 MHz și capabile să măsoare tensiuni de până la ±7000 V (DC + vârf AC).

Aceste sonde asigură o captură rapidă și precisă a formelor de undă, cu o precizie de măsurare de ±2 % și o încărcare redusă a circuitului de testare.

Sunt compatibile cu orice osciloscop care are o intrare BNC de 1 MΩ.

🔹 Aplicații tipice:

Electronica de putere
Sisteme de control pentru motoare cu mai multe faze
Invertoare și conversie de energie

Modele disponibile-sonde diferențiale de tensiune joasă și înaltă T3:

-T3LVD20-200 – Sondă diferențială activă, 200 MHz, 3.5 pF, 1 MΩ, ±20 V
-T3HVD1500-70 – Sondă diferențială de înaltă tensiune, 1.5 kV, 70 MHz, 2 pF, 10 MΩ, timp de creștere < 5 ns
-T3HVD1500-200 – Sondă diferențială de înaltă tensiune, 1.5 kV, 200 MHz, 2 pF, 10 MΩ, timp de creștere < 1.75 ns
-T3HVD7000-100 – Sondă diferențială de înaltă tensiune, 7 kV, 100 MHz, 2.5 pF, 40 MΩ, timp de creștere < 3.5 ns

Specificație	T3HVD1500-70 & T3HVD1500-200	T3HVD7000-100
Lățime de bandă (-3 dB)	T3HVD1500-70: 70 MHz T3HVD1500-200: 200 MHz	100 MHz
Timp de creștere	T3HVD1500-70: ≤ 5 ns T3HVD1500-200: ≤ 1,75 ns	≤ 3,5 ns
Acuratețe	± 2 %	± 2 %
Selecție atenuare / gamă	50 x / 500 x	100 x / 1000 x
Tensiune diferențială maximă (DC + AC de vârf)	50 x: ± 150 V 500 x: ± 1500 V	100 x: ± 700 V 1000 x: ± 7000 V
Tensiune în modul comun (DC + AC de vârf)	± 1500 V	± 7000 V
Tensiune maximă de intrare la pământ (Vrms)	CAT II 1000 V / CAT III 600 V	CAT I 2300 V / CAT III 1000 V
Impedanță de intrare	La masă: 5 MΩ, < 4 pF Între intrări: 10 MΩ, < 2 pF	La masă: 20 MΩ, 5 pF Între intrări: 40 MΩ, 2,5 pF
CMRR	DC: > 80 dB 100 kHz: > 60 dB 1 MHz: > 50 dB	DC: > 80 dB 100 kHz: > 60 dB 1 MHz: > 50 dB
Zgomot (Vrms)	50 x: < 50 mV 500 x: < 300 mV	100 x: < 200 mV 1000 x: < 1,2 V
Nivel de detectare a supratensiunii diferențiale	50 x: ± 150 V 500 x: ± 1500 V	100 x: ± 700 V 1000 x: ± 7000 V
Întârziere de propagare	Sondă: Aproximativ 9 ns Cablu BNC 1 m: Aproximativ 5 ns	-
Filtru limită lățime de bandă	≥ -3 dB la 5 MHz	-
Sarcină de terminare a sondei	≥ 100 kΩ	-
Alimentare	USB 5 V / 1 A cu adaptor de priză
Standard de siguranță	EN61010-1: 2010
Standard EMC	EN61326-1: 2013, EN61000-3-2: 2006 + A1: 2009 + A2: 2009, EN61000-3-3: 2013

Specificații Electrice	Specificații Sondă
Lățime de bandă (-3 dB)	200 MHz (vezi figura 1)
Timp de creștere	≤ 1,75 ns
Acuratețe	± 2 %
Raport de atenuare	10:1
Tensiune diferențială maximă (DC + AC de vârf)	± 20 V
Tensiune maximă în modul comun	± 60 V
Tensiune maximă de intrare la pământ	± 60 V
Impedanță de intrare	500 kΩ
Capacitanță de intrare	La masă: < 7 pF Diferențial: < 3,5 pF
Tensiune de ieșire a sondei pe intrarea de 50 Ω a osciloscopului	± 2 V
Compensare (tipic)	± 2 mV
Interval de ajustare a compensării (tipic)	± 95 mV
CMRR	50 Hz / 60 Hz: > 80 dB 10 MHz: > 50 dB
Zgomot (Vrms)	6 mV
Prag indicator suprasarcină	≥ 20 V
Timp de întârziere	Sondă: 11 ns Cablu BNC (1 m): 5 ns
Indicator suprasarcină	Când apare suprasarcina, se aprinde indicatorul roșu și sună alarma
Cerințe de sarcină a sondei	50 Ω
Alimentare	Priză USB 5 V / 1 A
