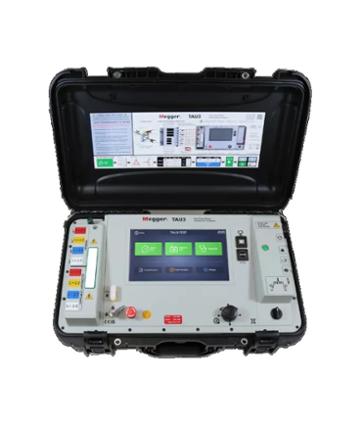

Megger TAU3 Analizor trifazat pentru transformatoare

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Echipamente de testare transformatoare si motoare Megger TAU3 Analizor trifazat pentru transformatoare

Descriere produs
Fisa tehnica
Fisiere disponibile
Accesorii compatibile

megger logo

Caracteristici generale:

Evaluare avansată a transformatorului: TAU3 simplifică deciziile de întreținere, permițând efectuarea mai multor teste cu o singură conectare.
Siguranță sporită: Conectarea unică îmbunătățește siguranța personalului care utilizează scări sau nacele pentru a se conecta la transformatoare.
Productivitate maximizată: Petreceți mai mult timp pe activități cu valoare adăugată, în loc să pierdeți timp schimbând instrumente și cabluri.

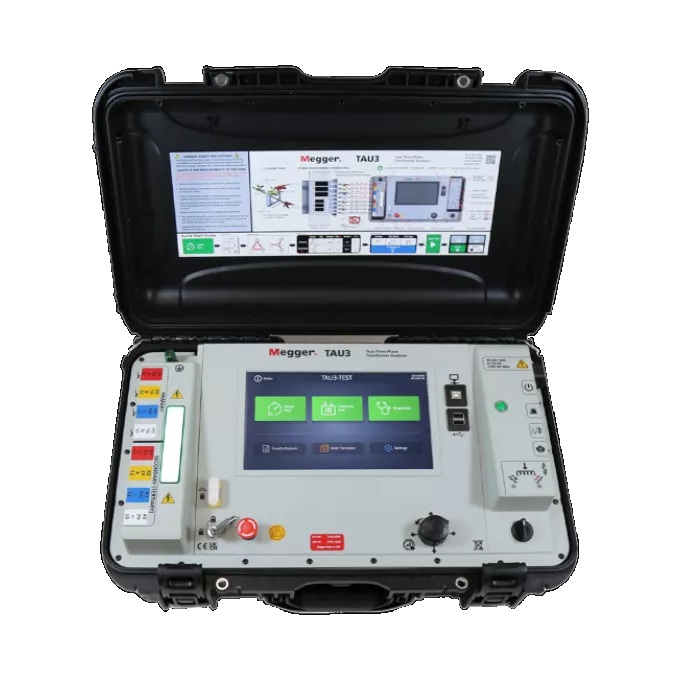

Analizorul trifazat pentru transformatoare TAU3 simplifică testarea transformatoarelor printr-o singură conectare pentru toate testele, reducând necesitatea utilizării mai multor instrumente și minimizând timpul de testare – ajutându-te să-ți maximizezi productivitatea pentru decizii rapide și precise de mentenanță.

Pe lângă testele de rutină precum validarea polarității, raportul de transformare, rezistența înfășurărilor și demagnetizarea, TAU3 oferă și teste de impedanță de scurtcircuit și de eficiență, totul cu aceeași conectare unică a cablurilor.

Cu ajutorul cablurilor codificate pe culori și al clemelor extensibile, TAU3 oferă o configurare intuitivă, asistată vizual prin vectori afișați pe ecran care corespund cu plăcuța transformatorului. Astfel, conectarea este rapidă, corectă și fără erori.

SPECIFICAȚII TEHNICE – Valabile între -20 °C și +50 °C

Alimentare de intrare

100-240 V AC, 47-63 Hz, 1200 W
±10 % Fluctuații ale tensiunii rețelei electrice, categorie de supratensiune II

Putere de ieșire
Tensiune: comutată pe 3 faze, 1–100 V
Frecvență: curent continuu (DC), 40-480 Hz
Curent: 0,1 mA – 1 A la 100 V
Curent: 0,1 mA – 32 A la 24 V

Reglementări
Siguranță: IEC 61010-1:2010 + AMD1:2016
EMI/EMC: IEC 61326-1:2012
RoHS2: EN50581
Vibrații/Șoc: MIL-STD-810G
Protecție la pătrundere: IP67 (în cutia de transport)

Standarde pentru testarea transformatoarelor
IEEE C57.152-2013
IEC 60076-1:2011
AS/NZS 6076.1:2014
CIGRE 445:2011
GOST 3484.1-88

Dimensiuni
55,8 x 28,7 x 19 cm
22 x 11,3 x 7,5 in

Greutate
17 kg 38 lbs

Carcasă
Carcasă robustă, cu roți și mâner integrate
Rucsac pentru accesorii și cabluri

Stocare internă/externă a datelor
Capacitate internă: până la 10.000 seturi de rezultate trifazate
Transfer prin USB 2.0

Software de comunicare/control
Interfață USB pentru control de pe PC, cu interfață grafică personalizată (GUI)

Ecran tactil (opțional)
Diagonală: 25,6 cm / 10,1 in
Rezoluție: 1024 x 600
Luminozitate: 1000 NITS

Imprimantă (opțională)
Imprimantă termică de 51 mm (2 in)
Tipărește toate datele afișate în interfața grafică

Mediu de operare
Temperatură de funcționare: -20 °C până la +50 °C (-4 °F până la +122 °F)
Temperatură de depozitare: -30 °C până la +70 °C (-22 °F până la +158 °F)
Umiditate relativă: 0–90 %, fără condens
Utilizare: interior și exterior (în condiții uscate)
Altitudine maximă: 2000 m
Grad de poluare: 2

TTR - Metode de măsurare a raportului de transformare

trifazat ridicător de tensiune
trifazat coborâtor de tensiune
monofazat ridicător de tensiune
monofazat coborâtor de tensiune

Domenii și precizie pentru raportul de transformare
Excitație aplicată pe înfășurarea de joasa tensiune
25–100 V:
±0,05 % pentru 0,8 – 1000
±0,10 % pentru 1001 – 2000
±0,30 % pentru 2001 – 15000
±0,60 % pentru 15001 – 50000

Excitație aplicată pe înfășurarea de înaltă tensiune
±0,05 % 0,8 – 200 pentru 25-250V
(majoritatea transformatoarelor de putere)
±0,10 % 0,8 – 200 pentru 1-24V

Rezoluție curent de excitație
0,1 mA pentru 0,1 mA – 100 mA
1,0 mA pentru 101 mA – 11 A

Precizie curent de excitație
±1 % din valoarea citită, ±0,1 mA

Precizie frecvență
±1 % din valoarea citită, ±0,1 Hz

Interval fază
0 – 360 °

Precizie fază
±0,05 °

Tensiune maximă de ieșire
90 VAC (valoare de vârf)

Precizie tensiune
Tipic: ±0,1 % din valoarea citită, ±0,1 mV
Garantat: ±0,5 % din valoarea citită

Precizia specificată este valabilă doar pentru verificări externe și nu afectează precizia testelor AC (raport de transformare, echilibru magnetic, impedanță de scurtcircuit, pierderi etc.).
