Teledyne LeCroy WS3K-CAN FDbus TD - Pachet de Declansare si Decodare CAN TD pentru Osciloscopul WaveSurfer 3000

Cu ajutorul declansarii si decodarii CAN si CAN FD, osciloscopul devine unealta ideala pentru depanarea controlerelor, magistralelor de transmisie si sistemelor. Utilizatorul poate identifica si decoda anumite sisteme de coordonate CAN, cu declansare bazata pe ID, cerere de date si semnalare a erorilor. Decodarea semnalelor CAN asigura o privire detaliata in activitatea magistralei, iar instrumentele de masurare fac posibila analiza rapida a performantei magistralei.

Caracteristici Generale:

Declansare si decodare CAN si CAN FD (non-ISO si ISO) comprehensiva
Declansare flexibila pentru date, erori si cereri de date
Observarea cu usurinta a semnalelor decodate, cu ajutorul unui segment de decodare intuitiv codificat pe culori
Suporta semnale CAN de pana la 1 Mb/s si CAN FD de pana la 10 Mb/s
Declansare puternica conditionata de ID si date (in raza de actiune, in afara razei de actiune, mai mic decat, mai mare decat)
Afisare convenabila de tip tabel cu functie de „zoom pana la octet”
Cautare rapida pentru identificarea anumitor pachete de mesaje.
Decodificarea simultana a pana la 4 magistrale incluzand CAN, CAN FD sau alte protocoale.

Cea mai Intuitiva Decodificare

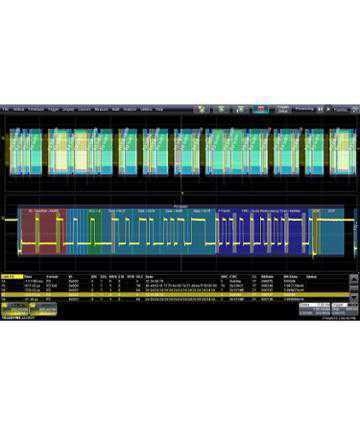

Informatia protocol decodificata este codificata pe culori pentru anumite portiuni ale cadrului CAN, CAN FD si ISO CAN FD si afisate direct, deasupra semnalelor din stratul fizic, creand o afisare intuitiva si usor de inteles. Informatia decodificata este ajustata pe masura ce proportia orizontala este modificata pentru a asigura in permanenta suficiente detalii atat in timpul achizitiilor scurte, cat si in timpul celor de durata.

Declansare CAN Puternica

Declansatorul CAN si CAN FD va izola identificatori de cadre, anumite pachete de date, cadre de cerere de date sau cadre ce semnaleaza erori. In cazul semnalelor CAN FD, osciloscopul poate declansa ambele variante, ISO si non-ISO, dar si cadre specifice prin bit BRS. Declansatorul puternic, conditional, face posibila declansarea unei plaje de evenimente precum serii de identificatori de cadre sau mesaje de date.

Afisarea Interactiva de Tabel Centralizeaza Rezultatele

Osciloscopul poate fi transformat intr-un sistem de analiza a protocolului, cu afisarea in tabel a informatiei decodificate. Tabelul poate fi ajustat sa afiseze doar informatiile de interes, iar mesajele pot fi afisate in mod automat intr-un tabel printr-o singura atingere. Pentru analiza offline, tabelul poate fi exportat.

Cautare ce Economiseste Timp

Utilizatorul poate cauta prin arhive lungi de date CAN decodificate pentru anumiti identificatori de cadru, valori ale datelor, tipuri de cadru sau biti de pozitie.

Teledyne LeCroy CAN Cautare
