Teledyne LeCroy WS3K-FlexRayBus TD - Pachet de Declansare si Decodare FlexRay pentru WaveSurfer 3000

Pachet de Declansare si Decodare FlexRay pentru seria WaveSurfer 3000 de osciloscoape

Pachetul de declansare, decodificare si testare de strat fizic  FlexRay, adauga osciloscopului un set unic de instrumente, simplificand modul in care se desfasoara proiectarea si decodificarea sistemelor FlexRay. Declansatorul integrat si puternic FlexRay localizeaza cu rapiditate anumite ID-uri sau mesaje, iar suprapunerea unica afiseaza informatiile decodate direct peste semnalul de strat fizic. Diagrama cu forma de ochi si masuratorile de timp localizeaza cu rapiditate problemele stratului fizic. Integrarea de declansator, decodificator si testare de strat fizic Teledyne LeCroy micsoreaza timpul de testare FlexRay.

Caracteristici Generale:

• Cea mai comprehensiva solutie FlexRay bazata pe osciloscop
• Declansare, decodificare si testare de strat fizic completa, intr-un singur instrument
• Declansarea si decodificarea versiunii 3.0 de protocol FlexRay
• Testare cu sablon diagrama in forma de ochi, cu localizare a erorilor
• Parametri de masurare a stratului fizic pentru intarzierea de propagare, intarzierea asimetrica, trunchiere si instabilitate
• Suporta semnale FlexRay de 2.5, 5 si 10 Mb/s
• Semnalele decodificate sunt usor de observat datorita suprapunerii cu codificare intuitiva pe culori
• Suport declansare pentru:
•  ID al cadrului (static si dinamic)
•  Contorizare a ciclului de cadru
•  Limitarile de cadru
•  Simboluri
•  Erori

Declansatorul Integrat in Osciloscop Face ca Ajustarea sa Fie Usoara

Este posibila izolarea unor mesaje specifice FlexRay prin declansatorul integrat in osciloscop. Declansatorul nefiind un nod FlexRay, conexiunea catre magistrala FlexRay este simplificata si nu este necesara nicio reprogramare a retelei vehicolului, putand conecta sonda direct la un semnal FlexRay. Tot procesul de declansare se desfasoara in interiorul osciloscopului, iar ajustarea pregatitoare este integrata in totalitate in meniul intuitiv de declansare.

Cea mai Intuitiva Decodare

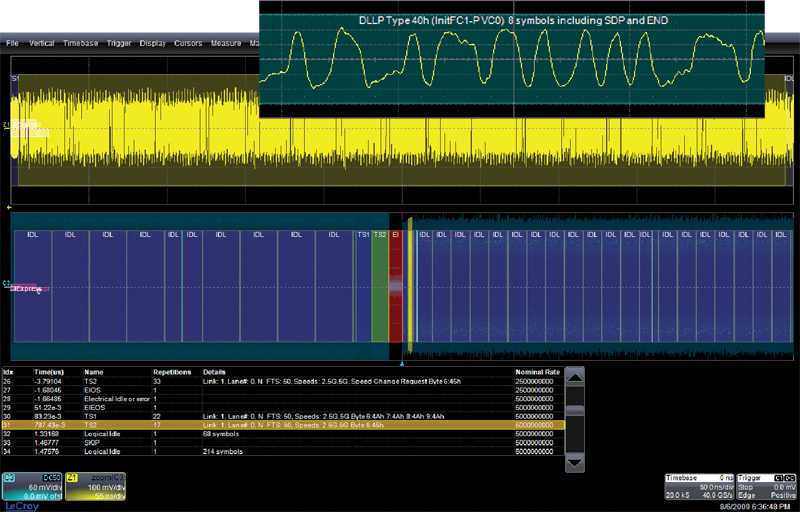

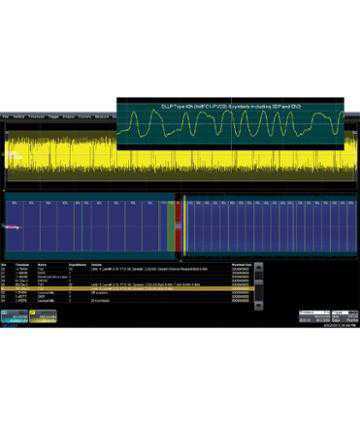

Algoritmii software patentati descompun forma de unda in informatie protocol decodificata, apoi suprapun informatia decodificata peste forma de unda. In functie de ajustajul bazei de timp sau de redimensionarea vizuala, informatia codificata este comprimata sau extinsa pentru a asista eficient buna intelegere a evenimentelor. Diverse sectiuni ale protocolului sunt codificate pe culori pentru o mai buna in intelegere. Startul ciclului de comunicare sau cadrele de eroare sunt reliefate. Operatiunea de decodificare se desfasoara cu rapiditate, chiar si in cazul achizitiilor de durata. Utilizatorul poate alege intre formatele hexadecimale sau binare de decodare.

Testare Puternica a Stratului Fizic

Problemele stratului fizic pot fi localizate cu usurinta folosind sablonul puternic cu diagrama in forma de ochi. Se poate observa intensificarea in timp a ochiului, indicatorul de erori gasind incalcari ale sablonului si izoland problemele. Testarea de tip sablon, in combinatie cu integrarea masuratorilor automate de timp FlexRay, informeaza utilizatorul despre activitatea stratului fizic FlexRay.

Declansare Vasta

Declansarea asupra protocolului complex FlexRay este usurata cu ajutorul interfatei intuitive si a plajei vaste de ajustaje ale declansatorului, ce acopera toate aspectele protocolului. Un simbol simplu TSS de declansare poate fi atribuit printr-o singura apasare de buton. Poate fi declansata orice parte a unui cadru FlexRay, inclusiv ID, contorizarea ciclului, factorul de repetitie a ciclului si limitarile de cadru. Simbolurile si erorile definite de FlexRay pot fi incorporate de asemeni in declansare, facand-o simpla sau avansata, dupa nevoie. Declansarea conditionala poate fi setata pentru a declansa o plaja de ID-uri de cadru sau cicluri.

Testare cu Diagrama in Forma de Ochi

Diagramele in forma de ochi constituie un rol important in testarea multor standarde de date serial, inclusiv FlexRay. Canalizand tehnicile Teledyne LeCroy ce au fost dezvoltate in raport cu semnalele de date serial extrem de rapide, sabloanele de testare cu diagrama in forma de ochi supun unei testari de tip pass/fail toti bitii unui semnal FlexRay. Osciloscopul poate fi setat sa se opreasca la orice incalcare a sablonului si sa localizeze cu rapiditate sursa problemelor din stratul fizic. Configurand un declansator pentru un ID de cadru sau o plaja de ID-uri, se poate crea o diagrama in forma de ochi ce afiseaza exclusiv acele cadre.

Masuratori ale Stratului Fizic

Observarea diagramei in forma de ochi ofera o buna vedere detaliata asupra sistemului FlexRay, dar masurand parametrii cheie de sincronizare, precum intarzierea de propagare, intarzierea asimetrica, trunchierea si instabilitatea, utilizatorul poate intelege mai usor modul in care semnalele se propaga printr-un canal. Utilizatorul poate folosi functiile de statistica si histicoanele, pentru a intelege plaja de masuratori efectuate pe canalul FlexRay.

Afisajul Convenabil de Tip Tabel Centralizeaza Rezultatele

Utilizatorul poate transforma osciloscopul intr-un analizor de protocol, prin afisarea tabelara a informatiei decodificate. Tabelul poate fi configurat dupa plac, pentru a afisa doar informatia de care utilizatorul are nevoie, iar tabelul poate fi exportat catre un fisier Excel. Un mesaj se poate mari vizual pentru detaliere in mod automat prin simpla atingere a unui mesaj din tabel.

Cauta si Apropie

Valorile ID sau Data pot fi localizate cu rapiditate cautand o anumita valoare. In timpul unei achizitii de durata, un octet poate fi mutat in stanga sau in dreapta octetului din mesajului actual, prin apasarea tastei NEXT.

Mai Multe Unelte pentru Testarea de Sistem Inglobat

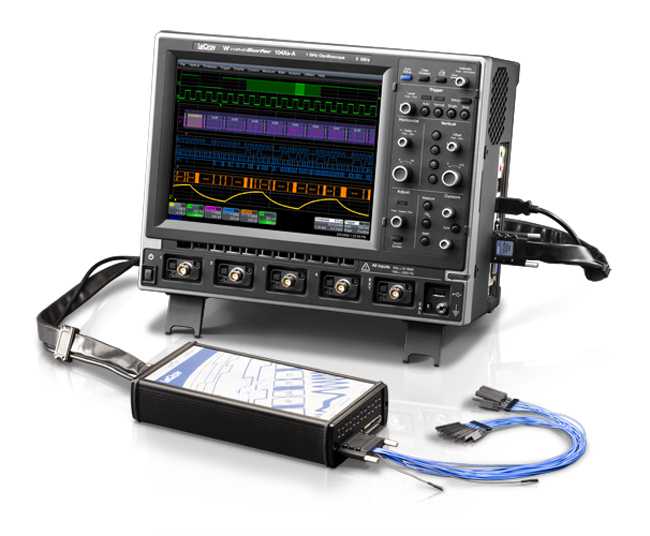

Teledyne LeCroy ofera aceleasi capabilitati puternice de declansare si decodare pentru semnalele I2C, SPI, UART, RS-232. Audiobus (I2S, LJ, RJ, TDM), CAN, LIN, FlexRay, MIL -STD-1553. Pentru o testare completa de sistem inglobat, MS-250 si MS-500 vin cu un surplus de 19 sau 36 de canale digitale, ce face posibila observarea simultana a tuturor canalelor cu forme de unda analogice, digitale si serial data, cu functii complete de declansare hibrida analog/digital.
