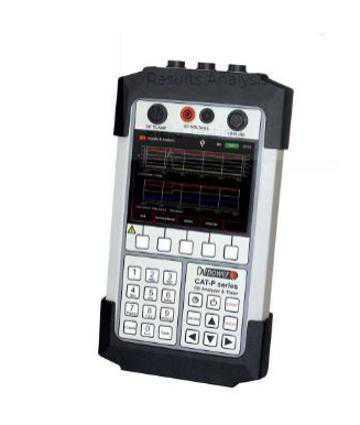

Analizoare de intreruptoare DV Power CAT-H/P Analizor ultra portabil de intreruptoare & temporizator

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

dv power logo

Seria CAT Handheld este formată din două modele, CAT-P și CAT-H. Ambele au un ecran tactil color mare (5,7 in). Din acest sens, rezultatele testelor sunt vizibile în locuri întunecate, precum și în lumina puternică a soarelui.

Bateria internă Li-Ion puternică a instrumentelor poate funcționa până la 8 ore de testare fără reîncărcare.

Seria CAT Handheld Analizor de întreruptoare & Cronometru de la DV Power Citeste mai mult {...]

Cat Handheld serie de înregistrări:

timpii de funcționare ai contactelor principale;
sincronizarea contactelor,
timpul de secvență;
valoarea rezistențelor de pre-inserție,
curenții de deschidere și închidere ai bobinei,
timpul de decuplare a contactelor principale,
timpul contactului auxiliar;
Tensiune DC.

Mai multe operațiuni, ar fi Open-Close și Open-Close-Open, pot fi inițiate utilizând un timp de întârziere predefinit sau prin declanșarea semnalului de la terminalele de curent conectate la bobina întreruptorului de circuit.

CAT-H este capabil să efectueze un control al bobinei, în timp ce această caracteristică este opțională la instrumentul CAT-P. Spre deosebire de CAT-H, instrumentul CAT-P poate executa testul "First trip".

Ambele instrumente afișează rezultate numerice și grafice. Din acestă cauză, un utilizator poate suprapune cu ușurință până la 4 înregistrări în formă grafică și poate face o analiză rapidă la fața locului a potențialelor defecte.

Utilizatorul poate descărca rezultatele testelor pe un PC prin intermediul interfeței Bluetooth pentru o analiză mai detaliată folosind software-ul DV Win.

flat_breakes_per_phase BREAKS PER PHASE 1 Break

COIL CONTROL 2 Coil Control Channels

ANALOG CHANNELS 1 Channel

DISPLAY Touch Screen 145 mm / 5,7 in

BATTERY LIFE Up to 8 Hours

Principalele intrări de contact	Numărul de intrări de contact			1/fază
	Fiecare canal detectează contactele principale	Închis		≤ 10 Ω
		Interval rezistor		10 Ω la 5 kΩ
		Deschis		≥ 5 kΩ
		Tensiune circuit deschis		20 V DC ±20%
		Curent de scurtcircuit		50 mA
Măsurarea timpului	Analiza de măsurare a timpului			0,05 ms - 10 ms (la 20 kHz)
	Precizia de măsurare a timpului			± 0,05%
Funcționarea întreruptorului	Close			C
	Open			O
	Close-Trip			C-O
	Trip-Close			O-C
	Trip-Close-Trip			O-C-O
Curent continuu	Curent nominal			300 ARMS sau 450 A DCPK
	Intervale de măsurare			30/300 A
	Interval de frecvențe			DC până la 20 kHz (-3 dB)
Măsurarea tensiunii DC	Interval			±300 V
	Precizie tipică			±0,5% RDG ±0,5% FS
	Precizie garantată			±1% RDG ±1% FS
Bobina de acționare	Numărul de canale			2 (Trip și Close)
	Caracteristicile de acționare			300 V DC max 35 A DC max
	Protecția la supracurent si tensiune
	Intrare alimentare bobină			300 V DC max 35 A DC max
Măsurarea curentului	Măsurarea curentului			2 canale, senzor Hall
	Interval			±35 A DC la 5 kHz
	Precizie			± (0,5 % RDG + 0,1 % FS)
	Prezentare grafică			forma de undă a curenților cu o rezolutie de 0,1 ms
Sursa de alimentare	12 V DC, 3 A
	Intrare			90 – 264 V AC, 50/60 Hz
Acumulatori alimentare internă	2 x 3,7 V, 2900 mAh li-ion reîncărcabil
	8 ore în condiții normale de utilizare
Afișaj	Ecran tactil color		145 mm (5,7 in)
Standarde aplicabile	Siguranță		2014/35/UE IEC EN 61010-1
	Compatibilitate electromagnetică		2014/30/UE , EN 61326-1
	Standard aplicabil		CAN/CSA-C22.2 Nr. 610101
Condiții de mediu	Temperatura de funcționare		-10° C la + 55° C 14° F la +131º F
	Depozitare și transport		-40° C la + 70° C -40° F la +158° F
	Umiditate		5 % - 95 %
Dimensiuni și greutate	Dimensiuni (L x l x Î):		310 x 170 x 58 mm 12,21 x 6,69 x 2,28 in
	Greutate		1,6 kg / 3,5 lbs
Garanție	3 ani
