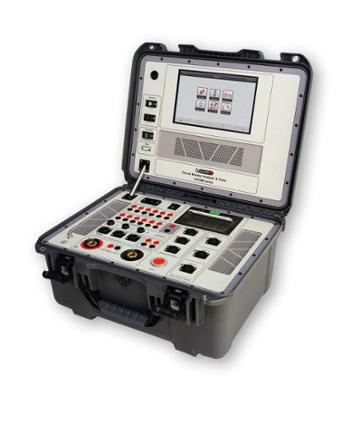

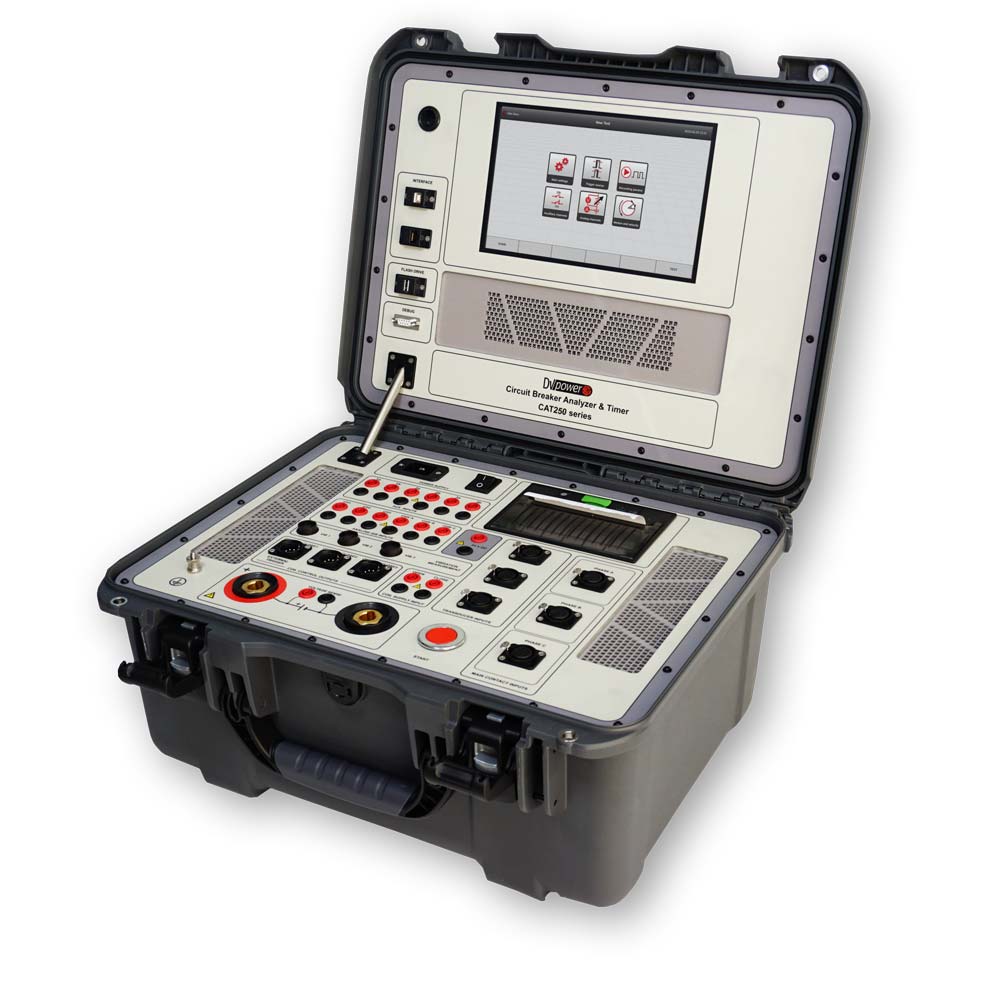

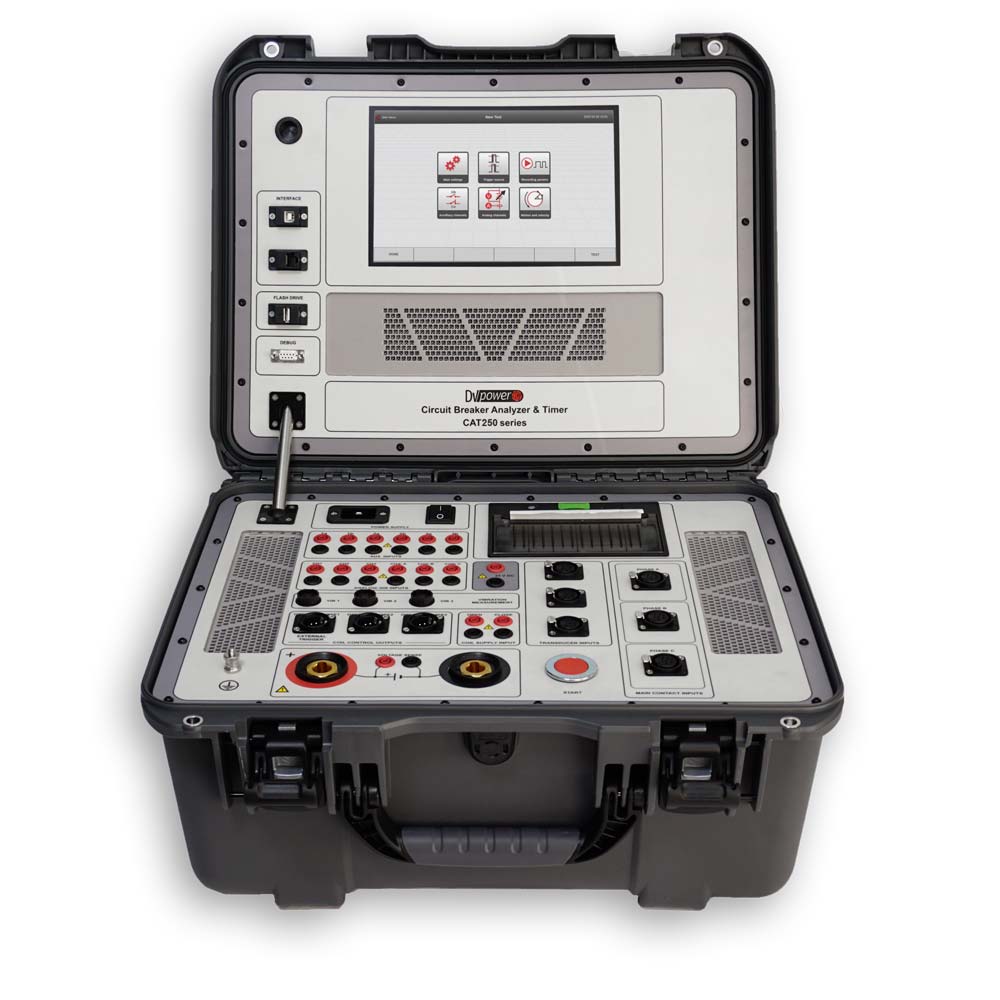

CAT250 este un analizor și cronometru de ultimă generație destinat testării și evaluării performanței întreruptoarelor de medie și înaltă tensiune. Echipamentul integrează experiența acumulată în cadrul seriei CAT Advanced și introduce o interfață modernă cu ecran tactil, concepută pentru a reduce timpul necesar pregătirii testelor și interpretării rezultatelor.

Sistemul permite măsurarea simultană a până la 12 contacte principale (4 întreruperi pe fază), inclusiv a rezistențelor de preinserție, precum și a 6 contacte auxiliare. Prin analiza precisă a timpilor de comutare și a sincronizării polilor, CAT250 contribuie la identificarea rapidă a eventualelor defecte și la evaluarea stării reale a întreruptorului.

În combinație cu seria SAT II de analizoare pentru bobine, CAT250 poate forma o platformă completă de testare și control, capabilă să realizeze o gamă extinsă de măsurători și analize pentru întreținerea preventivă și diagnosticarea echipamentelor din stațiile electrice.

Dispozitivul poate măsura curenții, tensiunile și rezistențele bobinelor, poate evalua starea bateriilor din stație și poate înregistra amprenta vibrațională a întreruptorului pentru diagnosticare non-invazivă. De asemenea, oferă funcții avansate pentru măsurarea deplasării contactelor, a cursei suplimentare (over-travel), a reculului (rebound), a timpului de amortizare și a vitezei medii a mecanismelor mobile.

Rezultatele pot fi analizate direct pe ecranul tactil și exportate prin intermediul software-ului dedicat DV-CB, iar opțional pot fi imprimate sub formă tabelară sau grafică utilizând imprimanta termică integrată.

Caracteristici cheie

• Măsurare precisă în medii de înaltă tensiune
• Ecran tactil color de 10,1"
• Funcție Both Sides Grounded (BSG) pentru instalații AIS (opțional)
• Microohmmetru integrat până la 500 A pentru măsurarea rezistenței statice și dinamice (opțional)
• Imprimantă termică integrată de 112 mm (opțional)
• Bază de date cu planuri de test pentru întreruptoare
• Software DV-CB pentru analiză avansată și raportare
• Înregistrarea amprentei vibraționale a întreruptorului
• Compatibil cu seria SAT II pentru testare extinsă

Aplicații

• Măsurarea timpilor de deschidere și închidere
• Verificarea sincronizării polilor
• Testarea contactelor auxiliare
• Măsurarea rezistenței statice și dinamice
• Testul „First Trip”
• Analiza curenților și tensiunilor bobinelor
• Evaluarea stării bateriilor din stații electrice
• Analiza vibrațiilor întreruptoarelor
• Măsurarea parametrilor mecanici ai întreruptorului

Specificații tehnice

CAT-250-series_datasheet
