DOBLE M5500 Analizor de raspuns in frecventa

Garantia oferita este conform cu cea oferita de producator

Doble M5500

Analizor de răspuns in frecvența

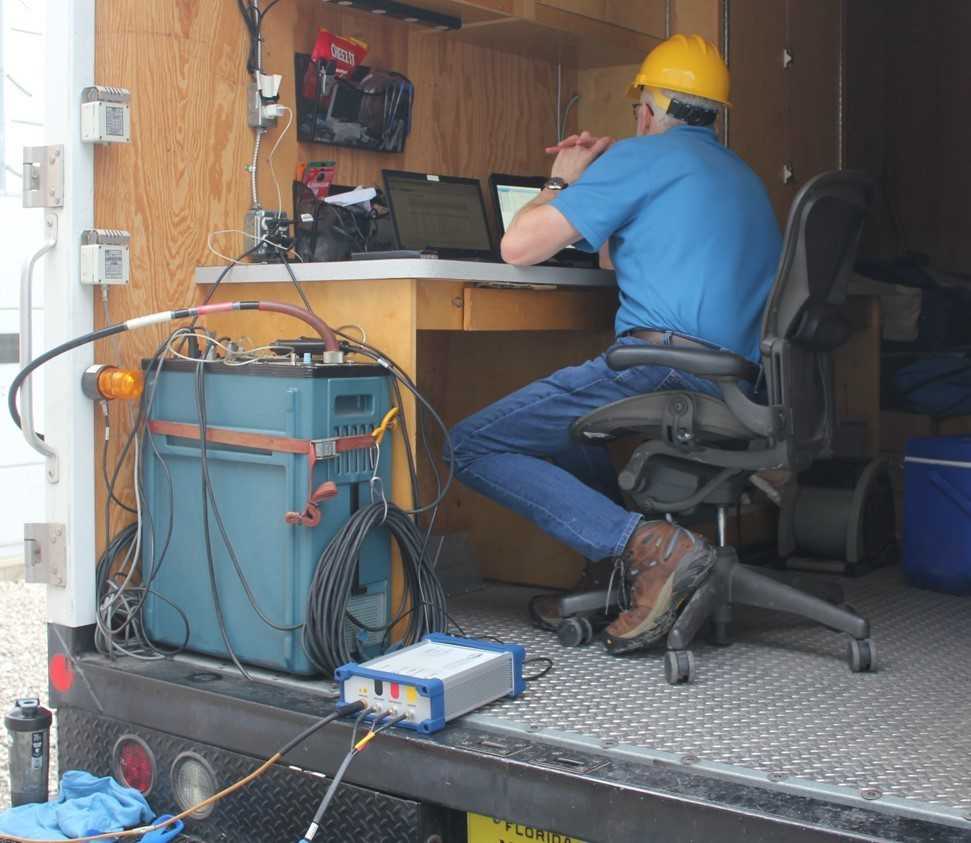

M5500 Sweep Frequency Response Analyzer este cea mai nouă generație de instrumente de diagnosticare SFRA de la Doble.

Cu o viteză de baleiere incredibil de rapidă și o gamă dinamică extinsă, puteți utiliza setul de testare Doble M5500 pentru a investiga integritatea mecanică a transformatoarelor, reactoarelor și a altor echipamente cu înfășurări. Împreună cu caracteristicile puternice si usor de utilizat ale noului software SFRA 6, efectuarea testării și analizei SFRA a dispozitivelor dvs. nu a fost niciodată mai ușoară sau mai productivă.

Caracteristici principale

- Instrument de testare portabil, usor si robust.
- Viteze tipice de baleiere între 15 și 30 de secunde pentru un timp de testare total redus.
- Gama de frecvență implicită de la 20 Hz la 2 MHz, gama extinsa de la 10 Hz la 25 MHz.
- Gama dinamică> 150 dB.
- Conexiune prin cablu sau wireless la PC-ul de control.

- Include noul software SFRA v6 pentru control și analiză.

- Marcajul „CE” care indică conformitatea cu directivele Uniunii Europene privind conformitatea electromagnetică, siguranța și substanțele periculoase.

Beneficii

- Asigurați performanța transformatorului, reduceți costurile de întreținere și creșteți durata de funcționare a transformatoarelor
- Identificați probleme precum mișcarea miezului, deformarea și deplasarea înfășurării, zonele cu defect ale miezului, defectarea parțială a înfășurării, deformarea cilindrului infasurarii, elemente de strângere rupte sau libere, spire scurtcircuite și înfășurări intrerupte
- Folosiți-l ca parte a programului dvs. de mentenanta obișnuită sau oricând suspectați o problemă
Măsurătorile sunt foarte precise si repetabile, astfel încât chiar si modificări subtile pot fi utilizate în scopuri de diagnosticare.

Cititi despre :

O simpla diagnoza pentru identificarea infasurarilor cu spire in scurt circuit

Testul de raport de Analiza a raspunsului cu baleiere de frecventa (SFRA) este o metoda importanta de evaluare a integritatii mecanice si electrice a ansamblului miez/bobina al transformatorului.

SPECIFICATII TEHNICE

Sursa de excitatie

Canale

Gama de frecventa
Tensiune de iesire
Protectie iesire
Impedanta sursa

10 Hz – 25 MHz
20 V pk-to-pk (10 V pk-pk la 50 Ohmi)
Protectie impotriva scurtcircuitului
50 Ohm

Canale de masurare

Canale

Esantionare
Gama de frecventa
Rata max. De esantionare
Impedanta de intrare

Interval recomandat pentru etalonare

Simultan
10 Hz – 25 MHz
100 MS/s
50 Ohm

1 an

Acuratete

Magnitudine (garantata 20 Hz - 2 MHz)
± 0.1 dB (pana la -60 dB)
± 0.5 dB (-60 la -100 dB)

Colectare date

Metoda de test

Comunicare PC
Gama de frecventa
Numar de puncte

Baleiere de frecventa

USB/Wireless
10 Hz – 25 MHz
1045 puncte (implicit)
5000 puncte max

Afisare date

Gama dinamica (20 Hz - 2 MHz)	>150 dB

Scalare	Liniar/Log
Gama de frecventa	10 Hz – 25 MHz, frecventa definita de utilizator
Reprezentare grafica	Frecventa vs. Magnitude / Faza/ Impedanta / Raport

Analiza	Diferenta, Corelatie incrucisata, Canal de pierdere

Specificatii fizice
Dimensiuni	12.25 x 9.5 x 3.7 in 31 x 24 x 9.4 cm
Greutate	7 lbs (3.2 kg)
Alimentare Temperatura	24 VDC (40 W Universal) -25° pana la + 55°C -40° pana la + 85°C depozitare
Umiditate relativa	0% pana la 95 % fara condensare
