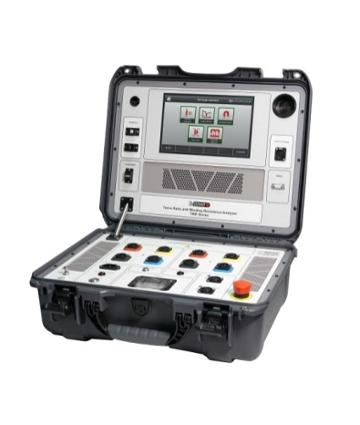

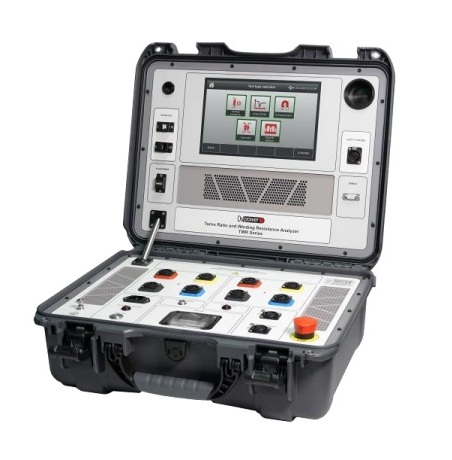

DV Power TWR-250B Analizor pentru raportul de transformare și rezistența înfășurărilor

Descriere

Instrumentele din seria TWR-B sunt echipamente de testare trifazate, complet automate, proiectate special pentru măsurarea rezistenței înfășurărilor, testarea comutatorului de prize sub sarcină (OLTC – test DV/DRM), demagnetizare, măsurarea raportului de transformare, a defazajului și a curentului de excitație la transformatoare. De asemenea, pot efectua măsurători ale rezistenței înfășurărilor pentru orice obiect inductiv, precum mașini rotative (motoare și generatoare). Măsurarea rezistenței poate fi realizată și pe obiecte de test pur rezistive.

Testele pe transformatoare trifazate se realizează printr-o singură conexiune a cablurilor de măsură. Toate cele 6–8 borne ale transformatorului – 3 sau 4 pe partea de înaltă tensiune (HV) și 3 sau 4 pe partea de joasă tensiune (LV) – pot fi conectate simultan. Această caracteristică reduce semnificativ timpul de testare în teren, în special în cazul transformatoarelor de mari dimensiuni.

Măsurarea rezistenței înfășurărilor se poate efectua cu curenți de test de până la 25 A DC. Fiecare configurație de transformator beneficiază de un algoritm de măsurare dedicat, optimizat pentru stabilizarea rapidă a rezultatelor. Instrumentele TWR-B generează un curent continuu real, fără ondulații (ripple-free). Atât injecția curentului, cât și descărcarea energiei din circuitul magnetic sunt reglate automat.

Instrumentele TWR-B determină raportul de transformare prin aplicarea unor tensiuni pe înfășurările de înaltă tensiune, măsurând cu precizie tensiunile de pe înfășurările neîncărcate ale transformatorului și afișând apoi raportul dintre aceste valori. Echipamentul poate fi utilizat pentru testarea transformatoarelor monofazate și trifazate, cu sau fără prize de reglaj, în conformitate cu cerințele standardului IEC 60076-1.

Pentru măsurători trifazate, echipamentul se conectează simultan la toate cele trei faze ale transformatorului testat. În funcție de diagramele vectoriale selectate pentru diferite tipuri de transformatoare, TWR-B execută automat secvența de test corespunzătoare fiecărui tip (de exemplu: monofazat, delta–stea, stea–delta, delta–delta, stea–stea, delta–zig-zag etc.), fără a fi necesară modificarea conexiunilor cablurilor de test.

Instrumentul permite introducerea tensiunilor nominale de pe plăcuța transformatorului pentru calculul abaterii raportului de transformare. Această funcție elimină erorile cauzate de calculele manuale ale operatorului. Rezultatele obținute sunt comparate automat cu valorile nominale introduse, iar abaterea raportului de transformare este calculată și afișată.

Instrumentele TWR-B oferă o capacitate foarte ridicată de anulare a interferențelor electrostatice și electromagnetice în câmpuri electrice de înaltă tensiune. Aceasta este realizată printr-un sistem de filtrare extrem de eficient, bazat pe soluții hardware și software proprietare.

Aplicații

Instrumentul poate fi utilizat pentru următoarele aplicații:

• Măsurarea rezistenței înfășurărilor

• Demagnetizare

• Măsurarea raportului de transformare

• Calculul abaterii raportului de transformare

• Măsurarea curentului de excitație

• Măsurarea unghiului de fază

• Detectarea automată a grupei vectoriale

Brochure-TWR-B_B-TWRBNN-304-EN
