KoCoS ACTAS P14-Portable switchgear test system with up to 8 analog and 30 binary measurement inputs

 ACTAPS P14 este sistemul de testare, de comutație portabil de la 8 până la 30 de  intrări de măsurare binare și analogice

Actas P14 este un sistem de măsurare portabil de înaltă precizie, care a fost special dezvoltat pentru testele de funcționare pe diferite tipuri de dispozitive de comutație, inclusiv întrerupătoare, separatoare și întrerupătoare de legare la pământ, indiferent de tipul de unitate de antrenare. Toți parametrii electrici și mecanici necesari  pentru evaluarea performanței de comutare sunt măsurati  în timp real, fără nici o camera de contact principal sau unitatea  de antrenare să  fie  deschisa. 18 intrări sunt furnizate pentru măsurarea semnalelor analogice și incrementale. 14 intrări pot fi utilizate simultan. Un total de 30 de canale de măsurare binare permit efectuarea de măsurători la 12 contacte auxiliare și 18 camere de contact principale (6 pe pol).

În principiu, cu un control cu trei faze ale bobinelor de operare, ACTAS P14 poate fi folosit pentru a testa toate întrerupătoarele de medie și înaltă tensiune.

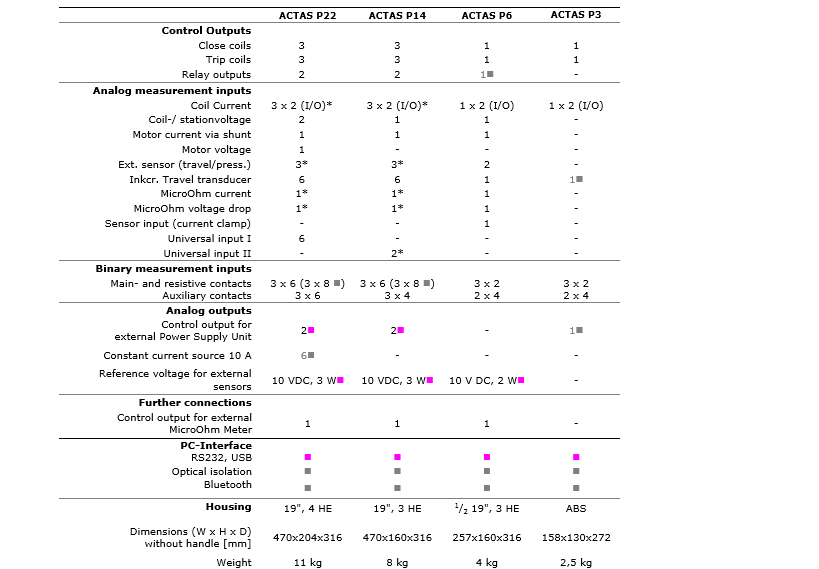

Iesiri de comanda:

• 3 bobine de deschidere
• 3 bobine de inchidere
• 2 releuri de iesire
• 2 surse de tensiune externa

Intrari analogice de masurare:

• 3 bobine de curent
• 1 bobina/tensiune stator
• 1 motor de curent cu sunt
• 3 senzori externi (deplasare/presiune)
• 6 traductoare de deplasare cu incrementare
• 1 micro-ohm metru de curent (utilizat cu o singura faza a micro-ohm metru)
• 1 micro-ohm metru de tensiune (utilizat o singura faza a micro-ohm metru)

Intrari binare de masurare:

• 3x6 contacte principale si rezistive
• 3x4 contacte auxiliare
