KoCoS ACTAS P22-Portable switchgear test system with up to 16 analog and 36 binary measurement inputs

ACTAS P22 este sistemul de testare, de comutație portabil de  la 16 pana la  36 de  intrări de măsurare binare și analogice

Actas P22 este un sistem de măsurare portabil de înaltă precizie, care a fost special dezvoltat pentru testele de funcționare pe diferite tipuri de dispozitive de comutație, inclusiv întrerupătoare, separatoare și întrerupătoare de legare la pământ, indiferent de tipul de unitate de antrenare. Toți parametrii electrici și mecanici necesari  pentru evaluarea performanței de comutare, sunt măsurati  în timp real, fără nici o camera de contact principal sau unitatea de antrenare sa fie nevoie să fie deschis. 26 intrări sunt furnizate pentru măsurarea semnalelor analogice și incrementale. 14 intrări pot fi utilizate simultan. Un total de 36 de canale de măsurare binare permit efectuarea de măsurători la 18 contacte auxiliare și 18 camere de contact principale (6 pe pol). Cu un control cu trei faze ale bobinelor de operare, Actas P22 poate fi folosit pentru a testa toate întrerupătoarele de medie și înaltă tensiune.

Sincronizare Dinamica

Cu ajutorul funcției de sincronizare dinamica, ACTAS  reușește să combine funcțiile de măsurare și analiză extinse cu siguranță îmbunătățită și confort.

Momentul DINAMIC permite testelor  să fie efectuate simultan de până la șase camere cu legare la pământ pe ambele părți, fără a utiliza miezuri de ferită sau alte mijloace de defect predispuse. Se oferă o vizualizare detaliată a călătoriei de contact. Chiar și dispozitivele  de comutație cu diferite materiale de contact, cum ar fi grafitul, tungsten sau argint, pot fi testate în mod fiabil și precis cu calendarul DINAMIC.

Vizualizare Cursa

Spre deosebire de evaluarea  pe baza unui semnal binar simplu, așa cum este utilizat în metodele de măsurare de înaltă frecvență,  Sincronizarea dinamica permite un diagnostic de sunet de unități ale  întrerupătorului pe parcursul întregii operațiuni de comutare. Rezultatul măsurătorii este afișat sub forma unei curbe care se vizualizează în detaliu toate evenimentele unei operațiuni de comutare. Acest lucru permite o evaluare exactă a începerii călătoriei și poziția finală a contactelor și chiar și dezvăluie diferențele de timp între mișcările contactelor principale și rezistive.

Testarea cu legare la pământ pe ambele părți

Echipamentele  ar trebui să fie legat la pământ pe ambele părți, atunci când oamenii sunt în apropiere, în scopul de a preveni pericolul cauzat de tensiunea  cuplată capacitiv de componente învecinate.

Cu toate acestea, atunci când echipamentul de comutație este testat folosind metode convenționale de măsurare, legarea  la pământ trebuie să fie îndepărtata  de pe cel puțin o parte.

Cu ajutorul  sincronizarii  dinamice, măsurătorile pot fi efectuate cu legare la pământ pe ambele părți. Nu numai că acest lucru face testele  mult mai sigure , ea, de asemenea, le face mai simplu și mai rapid, deoarece toate măsurile care trebuie luate pentru a se îndepărta de legarea la masă nu mai sunt necesare.

Pământare pe ambele părți în instalațiile GIS

Atunci când se testează instalațiile  de comutație cu izolație pe gaz, în special, măsurarea contactelor întrerupătorului cu legare la pământ pe ambele părți este problematică.

ACTAS  folosește posibilitatea de a determina diferențele de curent în timpul operației de comutare pentru a rezolva problema. Sursele constante curente ale funcției de sincronizare dinamica sunt conectate la unitatea de separare în acest scop. Curentul din sondele de pământ se măsoară cu senzori de curent de înaltă precizie și utilizate pentru calcularea timpilor de funcționare.

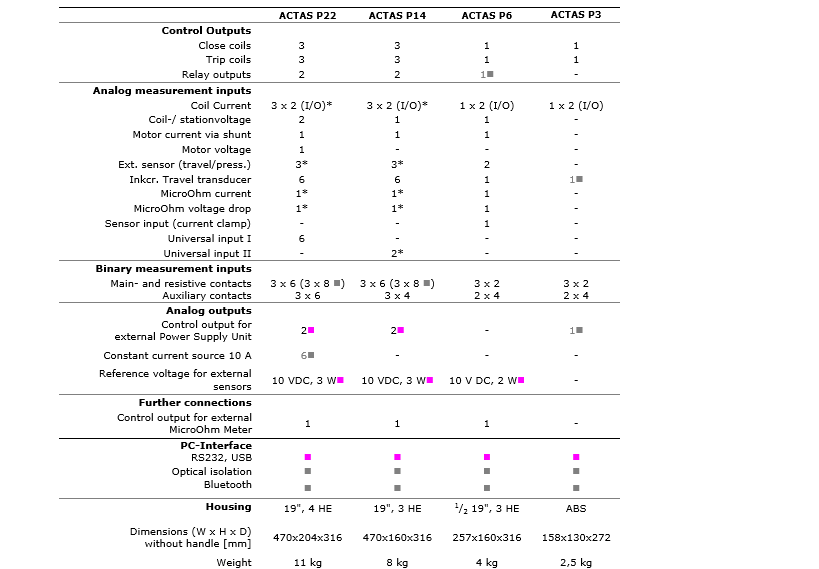

Ieșiri de comandă:

• 3  bobine  de deschidere
• 3  bobine de inchidere
• 2 releuri de iesire
• 2  surse  externe  de tensiune
• 6x10 o sursă de curent constant

Intrări  analogice de măsurare:

• 3  bobine de curent
• 2  bobine/statie de tensiune
• 1  curent al motorului prin intermediul  unui șunt
• 1  tensiune de motor
• 3  senzori  externi (deplasare / presiune)
• 6  cadere de tensiune dinamica
• 6  traductoare de deplasare cu  incrementare
• 1  micro-ohm metru de curent (utilizata o singură fază de micro-ohm metru)
• 1  micro-ohm metru de tensiune (utilizare o singură fază de micro-ohm metru)

Intrări de măsurare binare:

• 3x6 contacte principale
• 3x4 contacte auxiliare
• 3x6 contacte rezistive
