KoCoS ACTAS P6-Portable switchgear test system with up to 8 analog and 14 binary measurment inputs

ACTAPS P6 este sistemul de testare, de comutație portabil de la 8 până la 14 intrări de măsurare binare și  analogice.

Actas P6 este un sistem de măsurare portabil de înaltă precizie, care a fost special dezvoltat pentru testele de funcționare pe diferite tipuri de dispozitive de comutație, inclusiv întrerupătoare, separatoare și întrerupătoare de legare la pământ, indiferent de tipul de unitate de antrenare. Toți parametrii electrici și mecanici necesari  pentru evaluarea performanței de comutare sunt măsurati  în timp real, fără nici o camera de contact principal sau o  unitate de antrenare, a fi nevoie să fie deschisa. 9 intrări sunt prevăzute pentru măsurarea semnalelor analogice și un semnal de incrementare. Un total de  14  canale de măsurare binare permite  efectuarea de măsurători pe 8 contacte auxiliare și 6 camere principale de contact (2 per pol).

Actas P6 oferă un control monofazat  a bobinelor de operare si pot fi folosite pentru a testa intrerupatoare  de înaltă tensiune cu comanda bobinei  cu trei faze precum și întrerupătoare de medie tensiune.

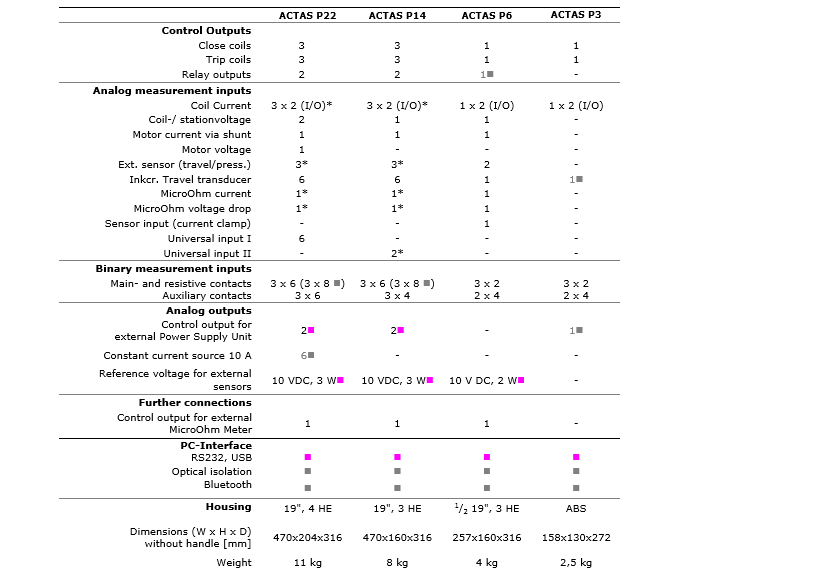

Iesiri de comanda:

• 1 bobina de deschidere
• 1 bobina de inchidere
• 1 modul extern micro-ohm

 Intrari analogice de iesire:

• 1 bobina de current
• 1 bobina/tensiune stator
• 1 motor de curent cu sunt
• 2 senzori externi (deplasare/presiune)
• 1 curent micro-ohm
• 1 tensiune  micro-ohm
• 1 senzor de intrare (clema de curent) +/- 2V
• 1 traductor incremental de deplasare
• 1 intrare AUX +/- 10V

Intrari de masurare binara:

• 3x2 contacte principale si resistive
• 2x4 contacte auxiliare
