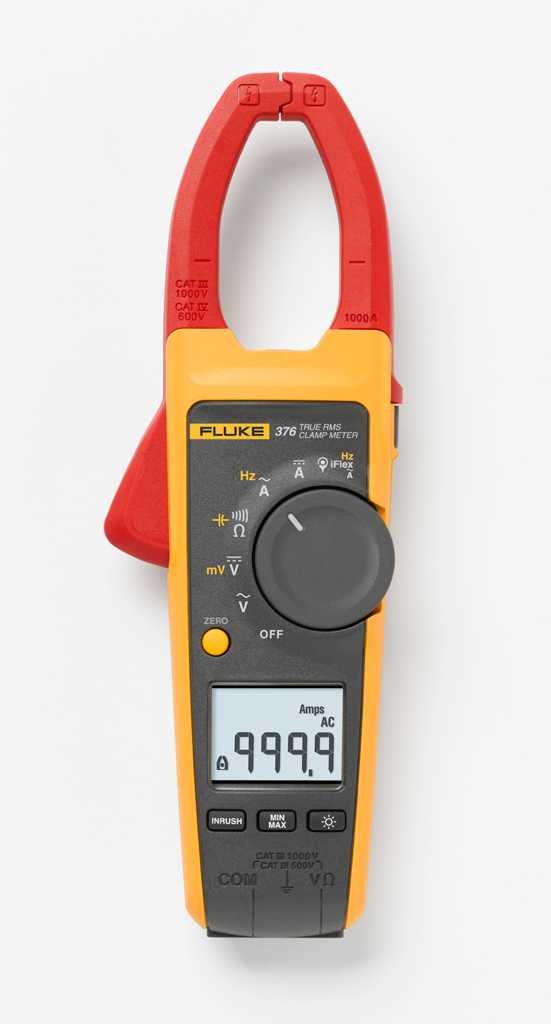

Noul cleşte de curent Fluke 376 oferă performanţă îmbunătăţită, ideală pentru un domeniu larg de situaţii de măsurare a curentului. Cu măsurătorile de intensitate şi de tensiune True-RMS (medie pătratică reală), Fluke 376 poate măsura până la 1000 V şi 1000 A, atât în modul c.a., cât şi în modul c.c.
În plus, Fluke 376 include noul traductor de curent flexibil iFlex care extinde domeniul de măsurare la 2500 A pentru c.a., asigurând în acelaşi timp flexibilitate crescută a afişajului, posibilitatea de a măsura în jurul conductoarelor cu dimensiuni dificile şi acces îmbunătăţit la conductoare.
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
|
|
Cod KIT: IB376KEUR
Text:
KIT format din Cleste ampermetric FLUKE 376FC, TRMS, masoara 1000A c.a. / c.c., 2500A cu cleste iFlex, 1000V c.a. / c.c., rezistenta 60 kΩ, capacitate1…1000µF, frecventa 5…500Hz, capabilitate de comunicare prin wireless (fără fir) Fluke Connect
și Trusă scule STARTER KIT
*** Pret special! ***
Caracteristică | Specificație |
---|---|
Curent AC prin clemă | |
Interval de măsurare | 999,9 A |
Rezoluție | 0,1 A |
Precizie | 2% ± 5 cifre (10 Hz – 100 Hz) |
2,5% ± 5 cifre (100 Hz – 500 Hz) | |
Factor de vârf (50 Hz/60 Hz) | 3 la 500 A |
2,5 la 600 A | |
Adăugați 2% pentru C.F. >2 | |
Curent AC prin sondă de curent flexibil | |
Interval de măsurare | 2500 A |
Rezoluție | 0,1 A (≤ 600 A) |
1 A (≤ 2500 A) | |
Precizie | 3% ± 5 cifre (5 – 500 Hz) |
Factor de vârf (50/60 Hz) | 3,0 la 1100 A |
2,5 la 1400 A | |
1,42 la 2500 A | |
Adăugați 2% pentru C.F. > 2 |
Model | i2500-10 Flex | i2500-18 Flex | i2500-36 Flex |
---|---|---|---|
A | |||
Distanța față de poziția optimă | 12,7 mm (0,5 in) | 35,6 mm (1,4 in) | 122,2 mm (4,8 in) |
Eroare | ±0,5% | ±0,5% | ±0,5% |
B | |||
Distanța față de poziția optimă | 20,3 mm (0,8 in) | 50,8 mm (2,0 in) | 133,6 mm (5,3 in) |
Eroare | ±1,0% | ±1,0% | ±1,0% |
C | |||
Distanța față de poziția optimă | 35,6 mm (1,4 in) | 63,5 mm (2,5 in) | 147,6 mm (5,8 in) |
Eroare | ±2,0% | ±2,0% | ±2,0% |
Notă de măsurare:
Incărcătura incertitudinii măsurării presupune că conductorul primar este centrat în poziția optimă, fără câmp electric sau magnetic extern și în intervalul de temperatură de operare.
Funcție | Specificație |
---|---|
Curent DC | |
Interval | 999,9 A |
Rezoluție | 0,1 A |
Precizie | 2% ± 5 cifre |
Tensiune AC | |
Interval | 1000 V |
Rezoluție | 0,1 V (≤ 600,0 V) |
1 V (≤ 1000 V) | |
Precizie | 1% ± 5 cifre (20 Hz – 500 Hz) |
Tensiune DC | |
Interval | 1000 V |
Rezoluție | 0,1 V (≤ 600,0 V) |
1 V (≤ 1000 V) | |
Precizie | 1% ± 5 cifre |
mV DC | |
Interval | 500,0 mV |
Rezoluție | 0,1 mV |
Precizie | 1% ± 5 cifre |
Frecvență prin clemă | |
Interval | 5,0 Hz – 500,0 Hz |
Rezoluție | 0,1 Hz |
Precizie | 0,5% ± 5 cifre |
Nivel declanșare | 5 Hz – 10 Hz, ≥10 A |
10 Hz – 100 Hz, ≥5 A | |
100 Hz – 500 Hz, ≥10 A | |
Frecvență prin sondă flexibilă | |
Interval | 5,0 Hz – 500,0 Hz |
Rezoluție | 0,1 Hz |
Precizie | 0,5% ± 5 cifre |
Nivel declanșare | 5 Hz – 20 Hz, ≥25 A |
20 Hz – 100 Hz, ≥20 A | |
100 Hz – 500 Hz, ≥25 A | |
Rezistență | |
Interval | 60 kΩ |
Rezoluție | 0,1 Ω (≤ 600 Ω) |
1 Ω (≤ 6000 Ω) | |
10 Ω (≤ 60 kΩ) | |
Precizie | 1% ± 5 cifre |
Capacitanță | |
Interval | 1000 μF |
Rezoluție | 0,1 μF (≤ 100 μF) |
1 μF (≤ 1000 μF) | |
Precizie | 1% ± 4 cifre |
Caracteristică | Specificație |
---|---|
Tensiunea maximă între terminal și pământ | 1000 V |
Baterii | 2 x AA, NEDA 15A, IEC LR6 |
Temperatura de operare | -10 °C până la +50 °C |
Temperatura de depozitare | -40 °C până la +60 °C |
Umiditate de operare (fără condens) | ≤ 90% RH (10 °C – 30 °C) |
≤ 75% RH (30 °C – 40 °C) | |
≤ 45% RH (40 °C – 50 °C) | |
Altitudine de operare | până la 2000 m |
Altitudine de depozitare | până la 12.000 m |
Dimensiuni (L x l x H) | 249 x 85 x 45 mm |
Greutate | 395 g |
Deschiderea clemei | 34 mm |
Diametrul sondei flexibile | 7,5 mm |
Lungimea cablului sondei flexibile | 1,8 m (de la cap până la conectorul electronic) |
Caracteristică | Specificație |
---|---|
Standard de siguranță | IEC 61010-1, Grad poluare 2 |
IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V | |
IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V | |
Clasă de protecție IP | IEC 60529: IP30 (nefuncționare) |
Certificare radiofrecvență FCC | FCC ID: T68-FBLE IC:6627A-FBLE |
Compatibilitate electromagnetică (EMC)
Regiune / Standard | Descriere |
---|---|
Internațional | IEC 61326-1: Echipament portabil, mediu electromagnetic; IEC 61326-2-2 |
CISPR 11 | Grupul 1, Clasa A |
Grupul 1: Echipamentul generează și/sau folosește intenționat energie radio cuplată conductiv, necesară funcționării interne. | |
Clasa A: Echipamentul este adecvat pentru toate mediile non-domiciliare și cele direct conectate la rețele de joasă tensiune care alimentează clădiri rezidențiale. Pot apărea dificultăți în compatibilitatea electromagnetică în alte medii, din cauza perturbărilor conduse și radiate. Emisii ce depășesc limitele CISPR 11 pot apărea când echipamentul este conectat la un obiect testat. | |
Coreea (KCC) | Echipament Clasa A (echipamente industriale de radiodifuziune și comunicații) |
Clasa A: Echipamentul îndeplinește cerințele pentru echipamente industriale de unde electromagnetice; utilizatorul sau vânzătorul trebuie să ia la cunoștință. Este destinat utilizării în medii de afaceri, nu în locuințe. | |
SUA (FCC) | 47 CFR 15 subpartea B. Produs considerat dispozitiv scutit conform clauzei 15.103 |
Coeficienți de temperatură | Se adaugă 0,1 x precizia specificată pentru fiecare grad Celsius peste 28 °C sau sub 18 °C |
