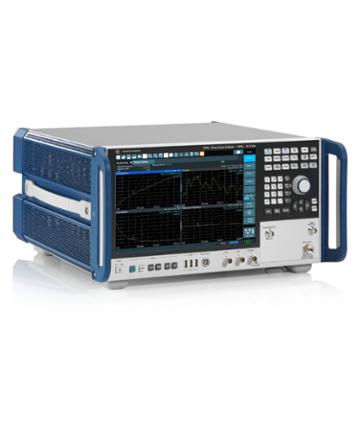

Analizoare de spectru si semnal Rohde & Schwarz FSPN Analizor de zgomot de fază și tester VCO

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

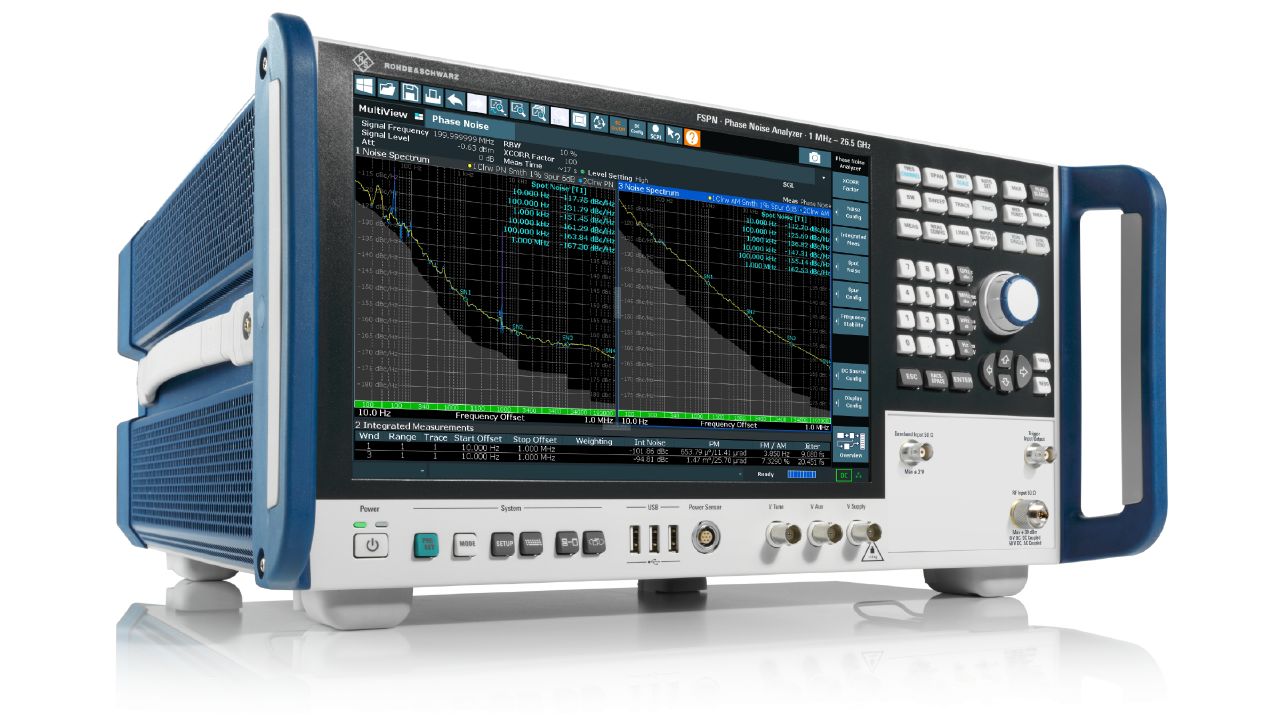

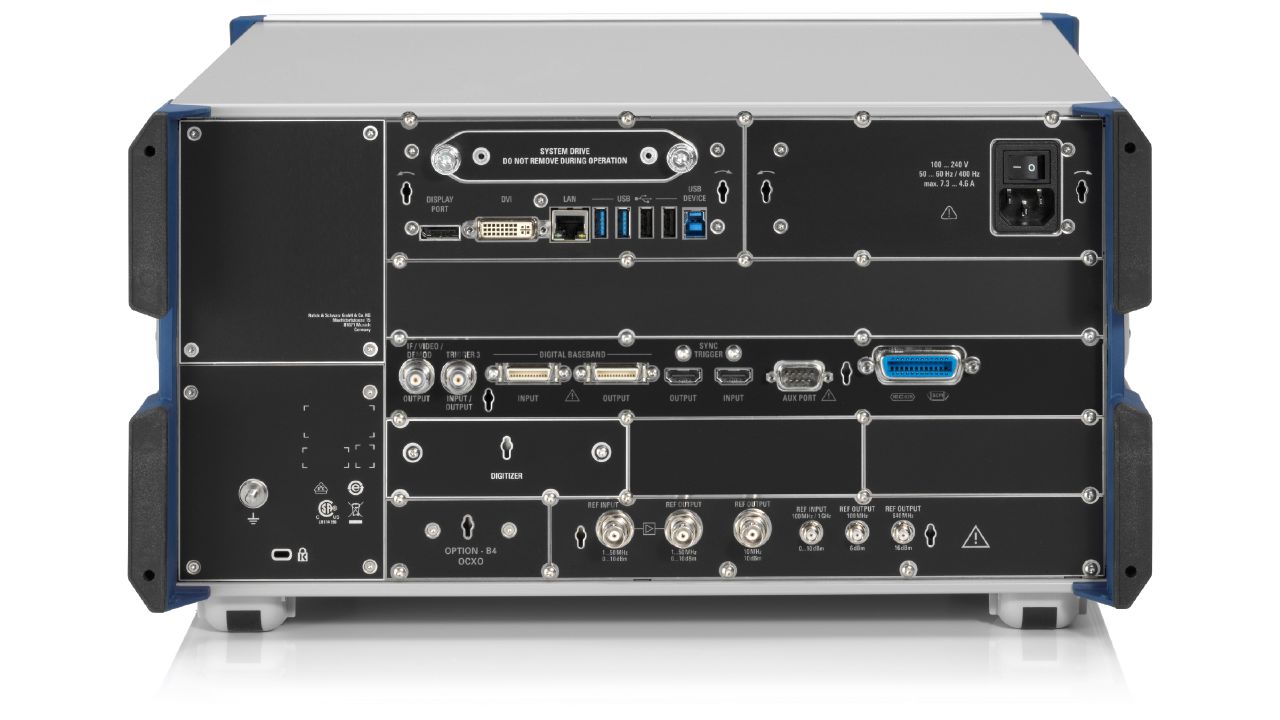

Analizorul de zgomot de fază și testerul VCO R&S®FSPN este un instrument cu sensibilitate ridicata, cu viteza mare de masurare, conceput pentru caracterizarea surselor precum sintetizatoare, VCO-uri, OCXO-uri și DRO-uri. Este ideal pentru analize avansata de zgomot de fază și de VCO, atât în dezvoltare, cât și în producție.

Echipat cu două sintetizatoare interne cu zgomot de fază redus și un motor de corelare în timp real pentru creșterea sensibilității măsurătorilor, dispozitivul necesită doar câteva corelări pentru a măsura oscilatoare, sintetizatoare sau VCO-uri de înaltă calitate în aplicații de producție. Prin creșterea numărului de corelări, pot fi caracterizate cele mai sensibile sintetizatoare și oscilatoare comerciale disponibile, utilizate în cercetare și dezvoltare (R&D).

Caracteristici cheie

Analizor de zgomot de fază și tester VCO, cu viteză mare de măsurare
Măsurare simultană a zgomotului de fază și a zgomotului de amplitudine
Domeniu de frecvență de la 1 MHz până la 50 GHz
Surse interne de curent continuu cu zgomot extrem de redus, pentru caracterizarea automată a VCO-urilor
Înregistrare automată SCPI și compatibilitate 100% cu R&S®FSWP

Frecventa
Măsurători de zgomot de fază și zgomot AM	R&S®FSPN8 – Cuplaj AC	1 MHz – 8 GHz
	R&S®FSPN26 – Cuplaj DC	1 MHz – 26,5 GHz
	R&S®FSPN26 – Cuplaj AC	10 MHz – 26,5 GHz
	R&S®FSPN50 – Cuplaj DC	1 MHz – 50 GHz
	R&S®FSPN50 – Cuplaj AC	10 MHz – 50 GHz
Măsurare zgomot de bază (baseband)	vezi secțiunea „Baseband noise measurement”
Rezoluție în frecvență		0,01 Hz
Frecvență de referință internă	Acuratețe	± (timp de la ultima ajustare × rată de îmbătrânire + derivă de temperatură + acuratețea calibrării)
	Îmbătrânire pe an – primul an de funcționare	±5 × 10⁻⁸
	Îmbătrânire pe an – după primul an de funcționare	±3 × 10⁻⁸
	Derivă termică (0 °C la +40 °C)	±1 × 10⁻⁹
	Acuratețe inițială de calibrare realizabilă	±5 × 10⁻⁹

Măsurători de zgomot de fază (Phase Noise Measurements)
Rezultatele măsurătorii	–	Zgomot de fază SSB, semnale parazite, deviație RMS de fază integrată, FM rezidual, jitter de timp
Domeniu de frecvență offset	Frecvență purtătoare ≤ (frecvența maximă de intrare – 1 GHz)	1 µHz până la (frecvența maximă de intrare – frecvența purtătoare)
	Frecvență purtătoare ≥ (frecvența maximă de intrare – 1 GHz)	1 µHz până la 1 GHz
Domeniu nivel semnal	Setare nivel = mare (high)	–20 dBm până la +30 dBm
	Setare nivel = mic (low)	–40 dBm până la +30 dBm
Număr de urme (traces)	–	6
Incertitudine la măsurarea zgomotului de fază	Zgomotul de fază al DUT ≥ 15 dB peste sensibilitatea de zgomot de fază a R&S®FSPN
	1 µHz ≤ offset < 10 mHz	1,5 dB (nom.)
	10 mHz ≤ offset < 1 MHz	< 1,5 dB
	1 MHz ≤ offset ≤ 30 MHz	< 2 dB
	Offset > 30 MHz	< 3 dB
Incertitudine la măsurarea nivelului	–20 dBm ≤ nivel semnal ≤ +15 dBm, +20 °C până la +30 °C
	Frecvență semnal 1 MHz ≤ f < 8 GHz	< 1 dB
	Frecvență semnal 8 GHz ≤ f < 18 GHz	< 2 dB
	Frecvență semnal ≥ 18 GHz	< 3 dB
Nivel spurious (semnale parazite)	f_in < 1 GHz
	Offset 10 Hz față de purtătoare < 1 kHz	< –90 dBc
	Offset 1 kHz față de purtătoare < 30 MHz	< –100 dBc
	f_in ≥ 1 GHz
	Offset 10 Hz față de purtătoare < 1 kHz	< –90 dBc + 20 log(f_in / GHz)
	Offset 1 kHz față de purtătoare < 30 MHz	< –100 dBc + 20 log(f_in / GHz)
Suprimare AM (AM suppression)	10 mHz ≤ offset < 1 MHz	40 dB (nom.)
	1 MHz ≤ offset ≤ 30 MHz, nivel = mare, bandă de captură = îngustă sau largă	30 dB (nom.)
	1 MHz ≤ offset ≤ 10 MHz, nivel = mic, bandă de captură = îngustă sau largă	30 dB (nom.)

1. Îmbunătățirea sensibilității la zgomotul de fază datorată numărului de corelări încrucișate este inclusă. Pentru un zgomot de fază al dispozitivului testat (DUT) aflat între 6 dB și 15 dB peste sensibilitatea la zgomot de fază a R&S®FSPN, se adaugă 1 dB de incertitudine.
2. Pentru frecvențe de offset mai mari de 30 MHz, nivelurile de semnale parazite nu sunt garantate, dar în mod tipic îndeplinesc aceeași specificație ca pentru offset-ul de 30 MHz.
Offset de pornire = 1 Hz, factor de corelare încrucișată = 1, referință de frecvență: internă, lățimea de bandă a buclei de referință interne = 30 Hz,
nivelul semnalului ≥ 10 dBm³, interval de temperatură: +20 °C până la +30 °C, valorile sunt specificate în dBc (1 Hz),
iar valorile din paranteze reprezintă valorile tipice în dBc (1 Hz).

Frecvență de intrare RF	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz	10 MHz
10 MHz	(–115)	(–140)	–140 (–156)	–158 (–167)	–170 (–176)	–170 (–176)	–170 (–176)
100 MHz	(–95)	(–120)	–133 (–139)	–157 (–163)	–167 (–173)	–170 (–176)	–172 (–178)	–172 (–178)
1 GHz	(–75)	(–102)	–113 (–119)	–142 (–148)	–157 (–163)	–160 (–166)	–167 (–173)	–168 (–174)
3 GHz	(–65)	(–92)	–103 (–109)	–132 (–138)	–147(–153)	–150(–156)	–160 (–166)	–168 (–174)
7 GHz	(–58)	(–85)	–96 (–102)	–125 (–131)	–140 (–146)	–143 (–149)	–153 (–159)	–168 (–174)
10 GHz	(–55)	(–82)	–93 (–99)	–122 (–128)	–137 (–143)	–140 (–146)	–150 (–156)	–168 (–174)
16 GHz	(–51)	(–78)	–89 (–95)	–119 (–125)	–133 (–139)	–136 (–142)	–146 (-152)	–165 (–171)
26 GHz	(–47)	(–74)	–85( –91)	–114 (–120)	–129 (–135)	–132 (–138)	–142 (–148)	–161 (–167)
50 GHz	(–41)	(–68)	-79 (–85)	–108 (–114)	–123 (–129)	–126 (–132)	–136 (–142)	–155 (–161)

Frecvențe de offset ≥ 1 Hz⁴	10	100	1000	10 000
Îmbunătățire tipică	5 dB	10 dB	15 dB	20 dB

3. Pentru nivele de semnal sub +10 dBm, sensibilitatea la zgomotul de fază este limitată de nivelul de zgomot termic de –177 dBm (1 Hz).
4. Pentru frecvențe de offset sub 1 Hz, efectul de îmbunătățire al corelării încrucișate este limitat de cuplajul dintre cele două oscilatoare locale ale R&S®FSPN.
În acest caz, îmbunătățirea posibilă variază de la aproximativ 15 dB (nominal) la un offset de frecvență de 0,1 Hz, până la aproximativ 3 dB (nominal) la un offset de frecvență ≤ 30 mHz.
