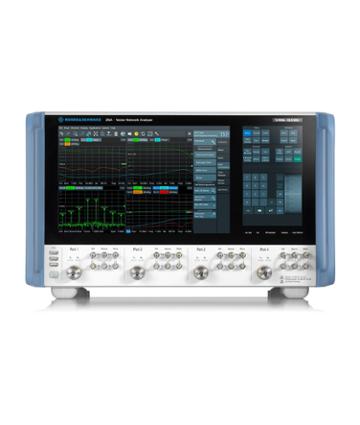

Analizoare de spectru si semnal Rohde & Schwarz ZNA Analizor de rețea vectorial

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

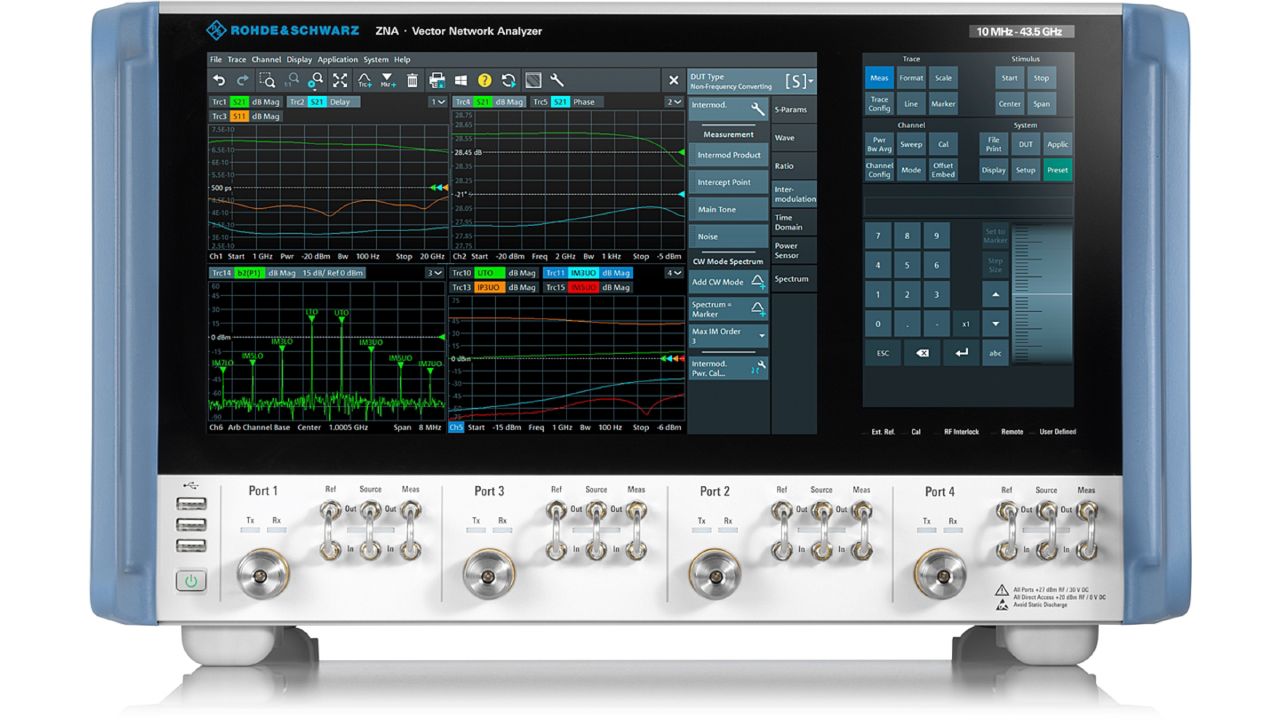

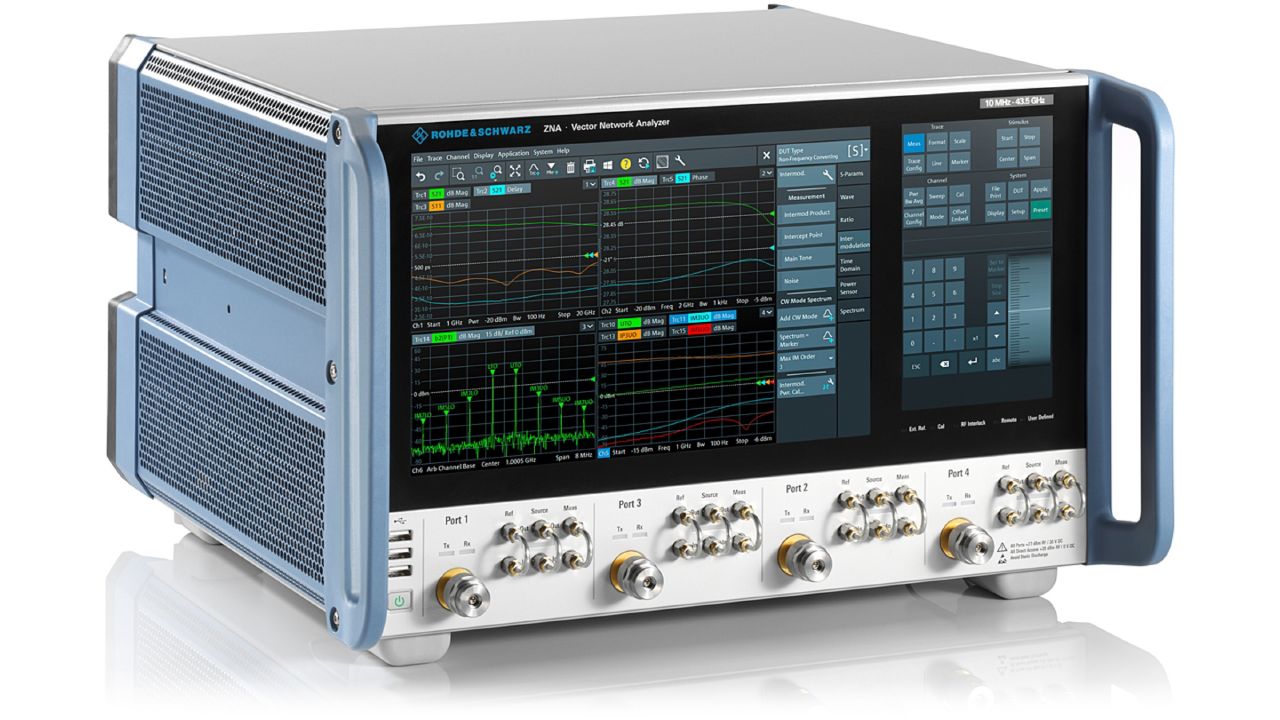

Analizoarele de rețea vectoriale R&S®ZNA reprezintă seria de top din portofoliul VNA Rohde & Schwarz: performanța RF excelentă este combinată cu o gamă largă de funcții software și un concept hardware unic. Operarea exclusiv prin touchscreen, împreună cu abordarea centrată pe dispozitivul testat (DUT), transformă R&S®ZNA într-un sistem de măsurare puternic, universal și compact pentru caracterizarea dispozitivelor pasive și active.

Caracteristici principale

10 MHz până la 26,5 / 43,5 / 50 / 67 GHz (modele R&S®ZNA26/43/50/67)
10 MHz până la 110 GHz (model R&S®ZNA67EXT)
Disponibile modele cu două sau patru porturi
Performanță RF excelentă
Până la patru surse integrate
Operare unică și intuitivă, exclusiv prin touchscreen

Extensie de frecvență R&S®ZNA67-B80 pentru R&S®ZNA67EXT până la 117 GHz

Valorile enumerate mai jos sunt valabile în intervalul de frecvență extins de la 110 GHz la 117 GHz, dacă nu se specifică altfel.

Interval de frecvență extins:

Parametru	Frecvență	Valoare (măsurată) 110 GHz până la 117 GHz
Putere maximă de ieșire cu date de nivelare a sursei	110 GHz – 115 GHz	5 dBm
	115 GHz – 117 GHz	3 dBm
Acuratețea puterii (ALC activ)		±6 dB
Domeniu dinamic	110 GHz – 115 GHz	100 dB
	115 GHz – 117 GHz	80 dB
Zgomot de intrare (la lățime de bandă de măsurare de 1 kHz; normalizat la 1 Hz)	110 GHz – 115 GHz	–100 dBm
	115 GHz – 117 GHz	–90 dBm
Zgomot de trasare (magnitudine RMS)		0,02 dB
Zgomot de trasare (fază RMS)		0,2°

Informații pentru comandă

Denumire	Tip	Poate fi modernizat de centrul de service	Nr. comandă
Ieșire LO pentru extensor mmWave	R&S®ZNA67-B80	da	1332.5836.02

Note:

Valorile specificate sunt valabile cu R&S®SMARTerCal (calibrare OSM sau UOSM).
Nivelul de zgomot este definit ca valoarea RMS a nivelului de zgomot specificat.
Pentru o lățime de bandă diferită, adăugați [10 × log10(lățime_bandă / 1 Hz)] la nivelul de zgomot dat.
Măsurători efectuate la –10 dBm putere sursă și 0 dB reflexie.
Opțiunea poate fi comandată și ulterior; actualizarea se efectuează prin centrul de service Rohde & Schwarz.
Pentru modernizări, comandați opțiunea U corespunzătoare în locul opțiunii B.
