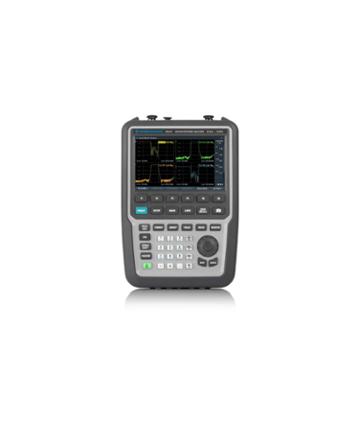

Rohde & Schwarz ZNH Analizor de rețea vectorial portabil

0 Review-uri
Scrie un review

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Analizoare de spectru si semnal Rohde & Schwarz ZNH Analizor de rețea vectorial portabil

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

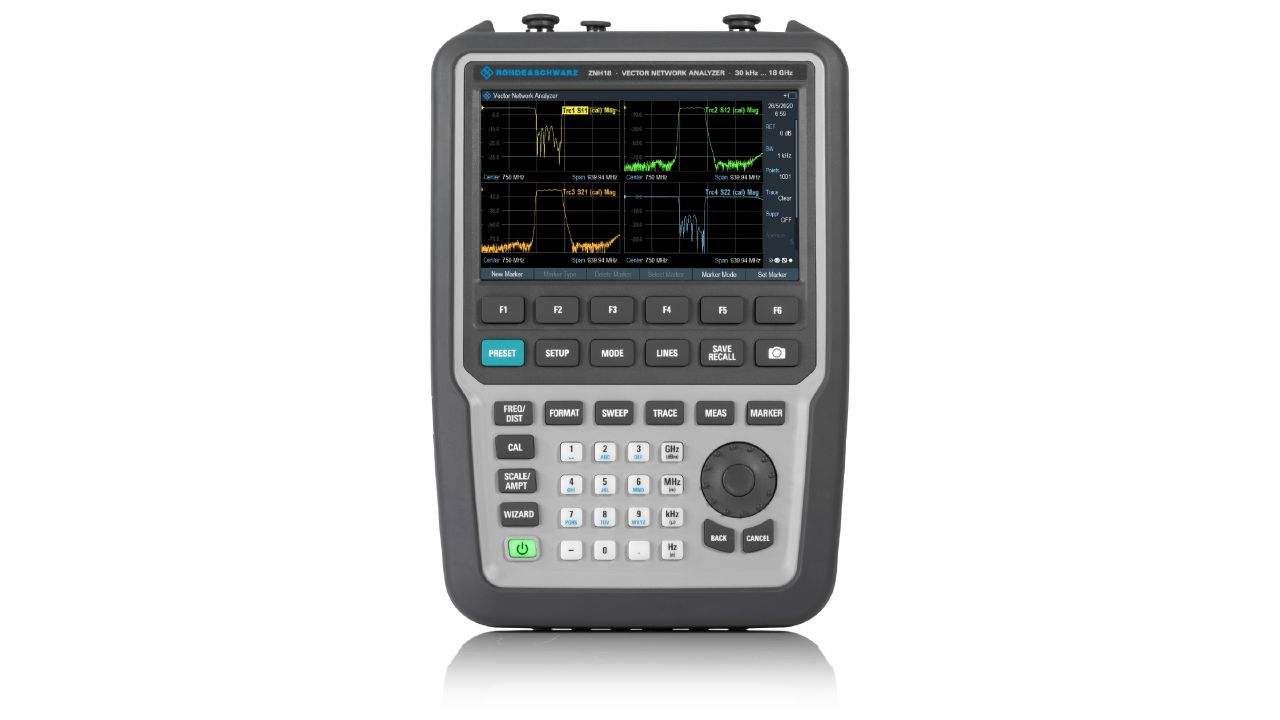

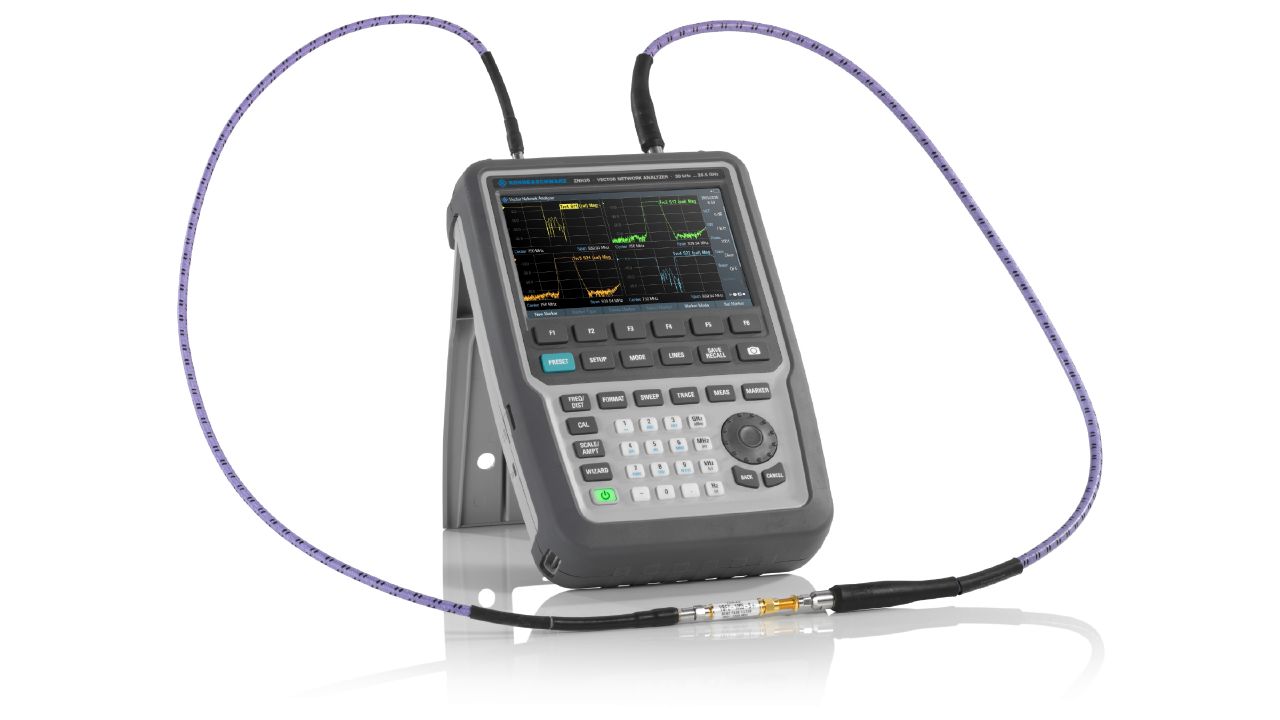

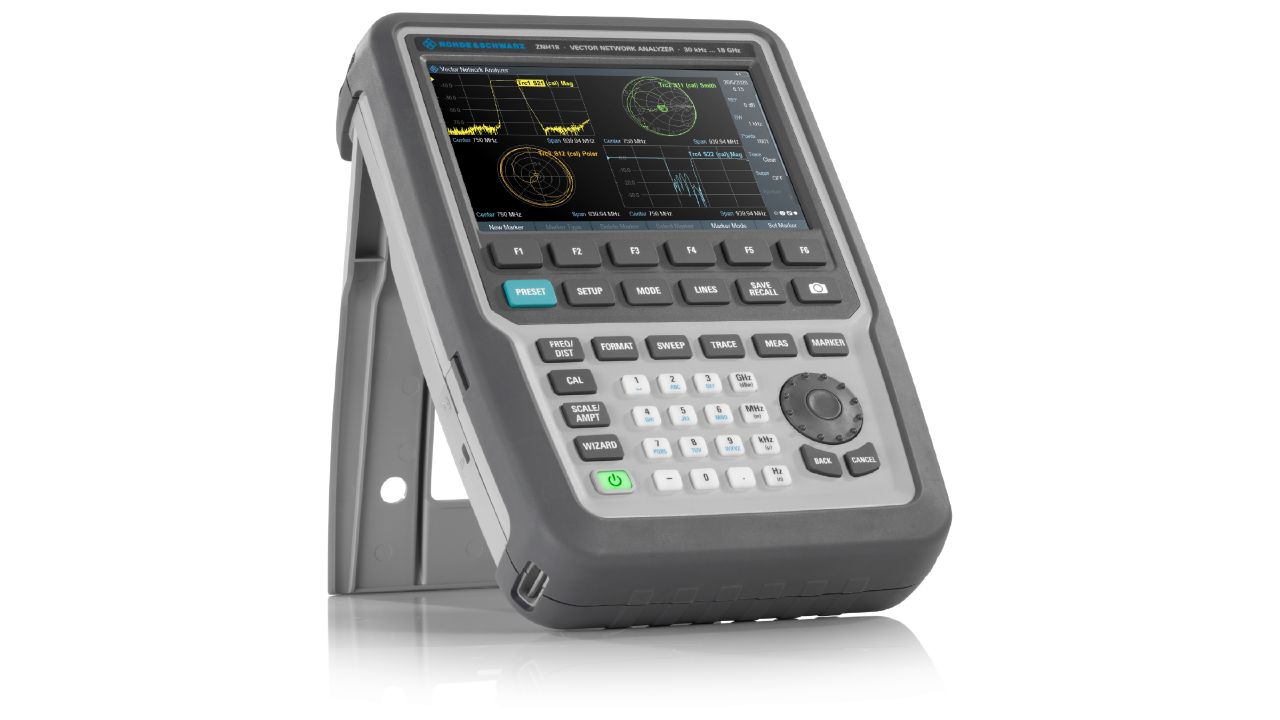

R&S®ZNH este un analizor de rețea vectorial portabil cu două intrari, care oferă atât măsurători de cabluri și antene pe o intrare, cât și măsurători complete ale parametrilor S pe două intrari. Interfața tactilă este simplă de utilizat, iar meniul de prezentare a configurației face pregătirea măsurătorilor mai eficientă. Deși R&S®ZNH are un format compact, este complet în toate detaliile și oferă performanțe ridicate și toate funcționalitățile esențiale.

Caracteristici principale

Gama de frecvență: 30 kHz până la 4 / 8 / 18 / 26,5 GHz
Măsurători pe un port pentru cabluri și antene cu instrumentul de bază
Măsurători parametrilor S (S11, S12, S21, S22) cu instrumentul de bază
Dinamică tipică de 100 dB pentru măsurători de izolare a filtrelor și antenelor
Display antireflex, format compact, carcasă robustă (IP51)

Frecventa

Impedanță		50 Ω
Conector port de testare	R&S®ZNH4	tip N, female
	R&S®ZNH8	tip N, female
	R&S®ZNH18	tip N, female
	R&S®ZNH26	3.5 mm, male
Număr de porturi de testare		2
Domeniu de frecvență	R&S®ZNH4	30 kHz – 4 GHz
	R&S®ZNH8	30 kHz – 8 GHz
	R&S®ZNH18	30 kHz – 18 GHz
	R&S®ZNH26	30 kHz – 26,5 GHz
Frecvență de referință internă	Precizie totală de referință	±(timp de la ultima ajustare × rata de îmbătrânire) + deriva de temperatură + precizia calibrării
Îmbătrânire pe an		±1 × 10⁻⁶
Derivă termică (0 °C – +50 °C)		±1 × 10⁻⁶
Precizia inițială de calibrare atinsă		±5 × 10⁻⁷
Rezoluția în frecvență		1 Hz
Număr de puncte de măsurare per trasă		3 până la 16001
Lățime de bandă de măsurare (pași 1/3/10)		10 Hz până la 100 kHz
Viteză de măsurare (mod presetat)	TransNorm P1/P2, număr puncte: 201, lățime IF: 100 kHz	761 µs per punct

Măsurători

Tipuri de măsurători individuale	• Reflexie (S11, S22)
	• Transmisie (S21, S12)
	• Pierdere pe un port (cable loss, 1 port)
	• Distanță până la defect (Distance-to-Fault)
Asistent de măsurare (Measurement Wizard)	Ghidează utilizatorul printr-o secvență de măsurători individuale.
	Utilizează software-ul R&S® InstrumentView pentru PC pentru configurarea secvenței de măsurare și afișarea instrucțiunilor pe ecran.
	R&S® InstrumentView este folosit și pentru combinarea rezultatelor într-un raport configurabil de către utilizator.
Ieșire port de testare
Putere maximă de ieșire a portului	30 kHz ≤ f ≤ 300 kHz	–10 dBm (măsurat)
	300 kHz ≤ f ≤ 24 GHz	0 dBm (măsurat)
	24 GHz ≤ f ≤ 26,5 GHz	–5 dBm (măsurat)
Putere nivelată a portului	30 kHz ≤ f ≤ 300 kHz	–10 dBm până la –25 dBm (nominal), în pași de 1 dB
	300 kHz ≤ f ≤ 26,5 GHz	–5 dBm până la –25 dBm (nominal), în pași de 1 dB
Acuratețe putere port nivelată (putere sursă –10 dBm)	10 MHz ≤ f < 13 GHz	1,0 dB (tipic)
	13 GHz ≤ f < 26,5 GHz	2,0 dB (tipic)
Liniaritate putere port nivelată (putere sursă –10 dBm)	10 MHz ≤ f < 8 GHz	0,3 dB (măsurat)
	8 GHz ≤ f < 26,5 GHz	0,7 dB (măsurat)

Liniaritate receptor de măsurare	Referință la –10 dBm, +10 dB
	10 MHz ≤ f < 26,5 GHz	0,05 dB (măsurat)
Putere receptor de măsurare	Acuratețea măsurării (la –10 dBm, atenuare RF 0 dB)
	10 MHz ≤ f < 26,5 GHz	0,5 dB (măsurat)
Nivel de zgomot receptor de măsurare	10 MHz ≤ f < 8 GHz	–125 dBm (1 Hz) (măsurat)
	8 GHz ≤ f < 24 GHz	–118 dBm (1 Hz) (măsurat)
	24 GHz ≤ f < 26,5 GHz	–115 dBm (1 Hz) (măsurat)
Atenuare RF receptor de măsurare	Domeniu reglabil	0 dB până la 15 dB, în pași de 5 dB
Nivel maxim de intrare liniară receptor	Atenuare RF = 0 dB	+10 dBm (nominal)

Domeniu dinamic	30 kHz ≤ f < 10 MHz	> 73 dB, 87 dB (tipic)
	10 MHz ≤ f < 8 GHz	> 90 dB, 100 dB (tipic)
	8 GHz ≤ f < 18 GHz	> 80 dB, 88 dB (tipic)
	18 GHz ≤ f < 20 GHz	> 75 dB, 90 dB (tipic)
	20 GHz ≤ f < 26 GHz	> 70 dB, 81 dB (tipic)
	26 GHz ≤ f < 26,5 GHz	> 68 dB, 83 dB (tipic)
Stabilitatea trasei – Zgomot de magnitudine (RMS)	La puterea maximă de ieșire a portului, lățime de bandă IF = 1 kHz, reflexie 0 dB, port terminat cu standard „short”
	30 kHz ≤ f < 8 GHz	< 0,003 dB, 0,0015 dB (tipic)
	8 GHz ≤ f < 15 GHz	< 0,004 dB, 0,0020 dB (tipic)
	15 GHz ≤ f < 26,5 GHz	< 0,006 dB, 0,0040 dB (tipic)
Stabilitatea trasei – Zgomot de fază (RMS)	În aceleași condiții ca mai sus
	30 kHz ≤ f < 8 GHz	< 0,05°, 0,015° (tipic)
	8 GHz ≤ f < 26,5 GHz	< 0,06°, 0,025° (tipic)
Dependența de temperatură la reflexie 0 dB	Magnitudine	0,04 dB/K (măsurat)
	Fază	0,2°/K (măsurat)

Măsurători de reflexie și transmisie

Moduri de trasare (Trace Modes)	Tipuri disponibile	clear/write, average, interference suppression (ștergere/scriere, mediere, suprimare interferențe)
Format rezultat (Result Format)	Formate afișate	dB magnitude, phase, unwrapped phase, Smith, linear magnitude, real, imaginary, SWR, polar, group delay
Domeniu de măsurare (Measurement Range)	Magnitudine în dB	–120 dB până la +30 dB
Magnitudine în dB (dB Magnitude)	Domeniu selectabil	1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 120 / 130 / 150 dB
	Rezoluție	0,01 dB
Magnitudine liniară (Linear Magnitude)	Domeniu selectabil	0 până la 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200
	Rezoluție	0,01
Raport de unde staționare (SWR)	Domeniu selectabil	1 până la 1,1 / 1,5 / 2 / 3 / 6 / 11 / 21 / 71
	Rezoluție	0,01
Fază (Phase)	Domeniu selectabil	90 / 180 / 360 / 1000° până la 100000°, în pași de 1 / 2 / 5
	Rezoluție	0,01°
Diagramă Smith / Polară (Smith, Polar)	Domeniu	1
	Rezoluție	0,01

Măsurarea pierderii pe cablu cu un singur port

Format rezultat – Magnitudine	Domeniu selectabil	1 / 2 / 5 / 10 / 20 / 50 / 100 dB
	Rezoluție	0,01 dB

Formate rezultate (Result Formats)	Tipuri disponibile	DTF, TDR, ecran împărțit DTF și Return Loss, ecran împărțit DTF și TDR
Pierdere prin reflexie (Return Loss)	Domeniu selectabil	1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 120 / 130 / 150 dB
	Rezoluție	0,01 dB
Raport de unde staționare (VSWR)	Domeniu selectabil	1 până la 1,1 / 1,5 / 2 / 3 / 6 / 11 / 21 / 71
Rezoluția defectului (Fault Resolution)	Calcul	(1,5 m × 10⁸ × factor de viteză / span)
Lungimea maximă de cablu	În funcție de pierderea cablului	1500 m (nominal)
Tip transformare DTF		bandpass impulse (impuls trece-bandă)
Tip transformare TDR		low-pass step (treaptă trece-jos)
Fereastră de procesare (Windowing)		normal (Hann)

Analiza distanței până la defect și reflectometrie în domeniul timpului

Formate rezultate (Result Formats)	Tipuri disponibile	DTF, TDR, ecran împărțit DTF și Return Loss, ecran împărțit DTF și TDR
Pierdere prin reflexie (Return Loss)	Domeniu selectabil	1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 120 / 130 / 150 dB
	Rezoluție	0,01 dB
Raport de unde staționare (VSWR)	Domeniu selectabil	1 până la 1,1 / 1,5 / 2 / 3 / 6 / 11 / 21 / 71
Rezoluția defectului (Fault Resolution)	Calcul	(1,5 m × 10⁸ × factor de viteză / span)
Lungimea maximă de cablu	În funcție de pierderea cablului	1500 m (nominal)
Tip transformare DTF		bandpass impulse (impuls trece-bandă)
Tip transformare TDR		low-pass step (treaptă trece-jos)
Fereastră de procesare (Windowing)		normal (Hann)

Declanșare ( Trigger)

Sursă trigger (Trigger Source)	Tipuri disponibile	Free run, External (rulare liberă, extern)
Port de intrare (Input Port)	Conector	BNC
Nivel trigger extern (External Trigger Level)	Tranziție low → high	2,4 V
	Tranziție high → low	0,7 V
	Maxim	3,0 V
