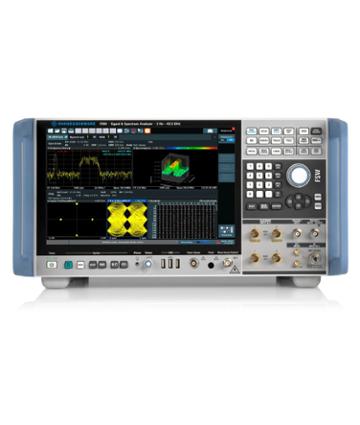

Rohde & Schwarz FSW Analizor de semnal și spectru

0 Review-uri
Scrie un review

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Analizoare de spectru si semnal Rohde & Schwarz FSW Analizor de semnal și spectru

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

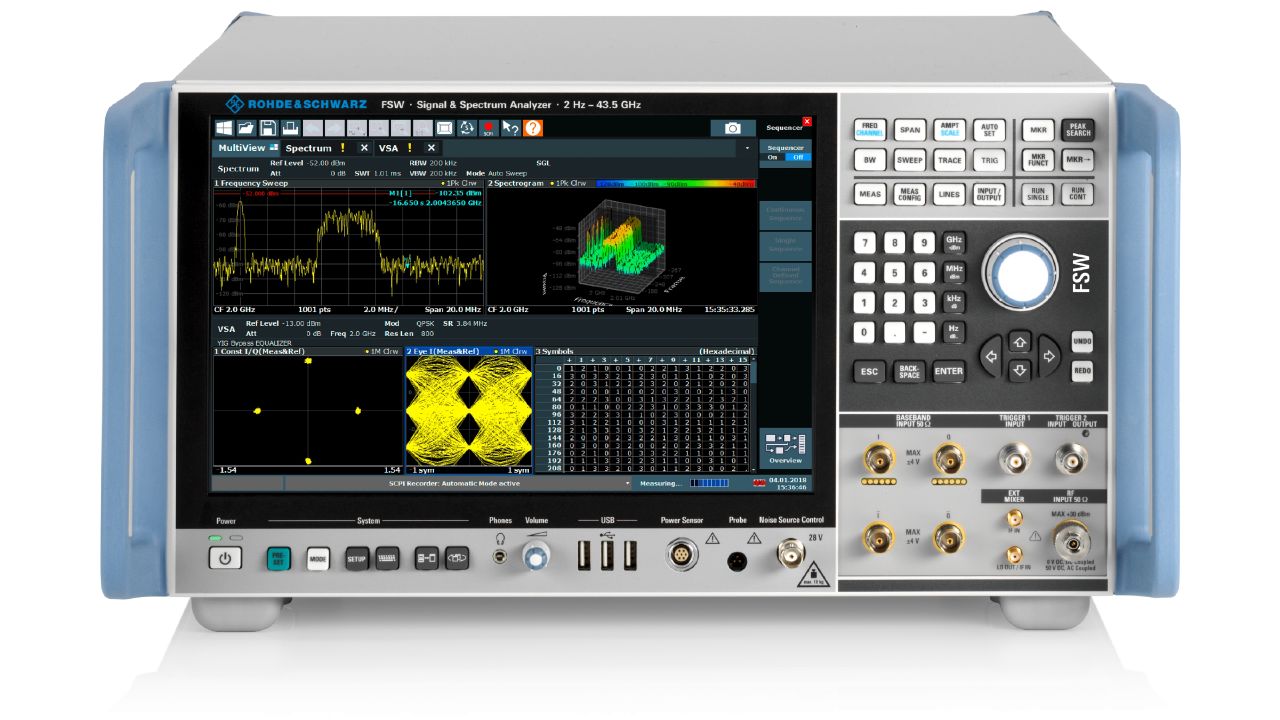

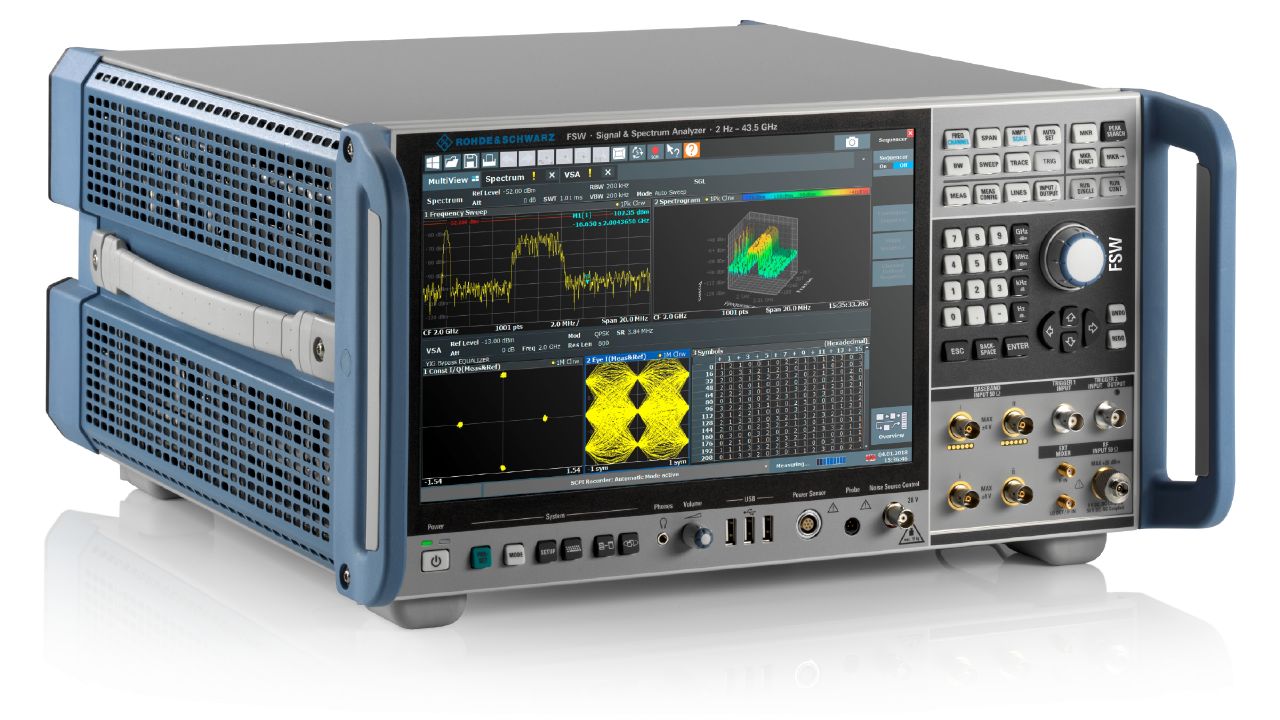

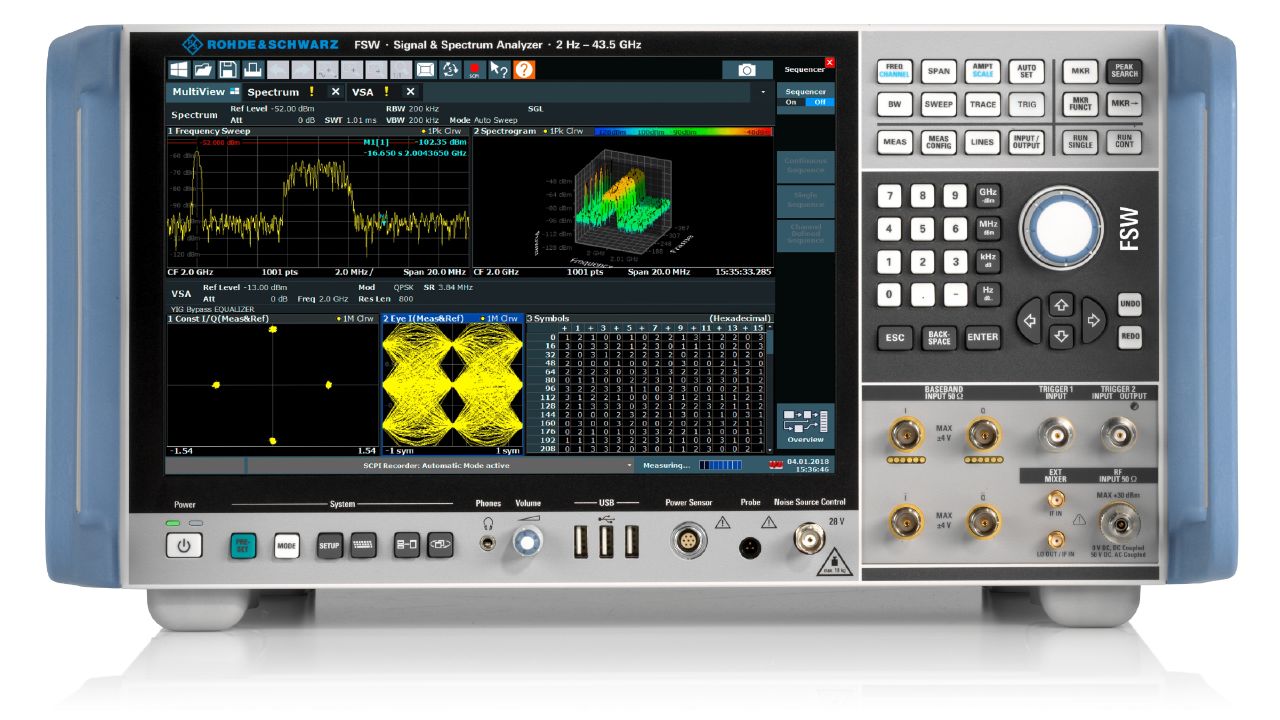

Experimentează excelența în fiecare zi cu FSW, analizorul de semnal și spectru de înaltă performanță care redefinește precizia. Ideal pentru o gamă variată de aplicații – de la sisteme de comunicații complexe până la componente RF – acest analizor puternic este partenerul tău de încredere pentru măsurători fiabile și performanță de zgomot de fază fără egal. Fie că dezvolți radare de înaltă performanță sau caracterizezi componente wideband, lățimea internă mare de analiză și acuratețea excepțională ale FSW stabilesc noi standarde în analiza semnalelor. Poți avea încredere în FSW pentru cele mai exigente sarcini, zi de zi.

Caracteristici esentiale:

Zgomot de fază incomparabil de redus și cea mai bună sensibilitate de pe piață
Lățime de bandă internă de analiză de 8,3 GHz
Lățime de bandă de analiză în timp real de 800 MHz
Înregistratorul SCPI simplifică generarea de cod
Gama dinamică ridicată permite o performanță EVM excelentă

Frecventa

Model analizor de spectru	Cuplare / Intrare RF	Domeniu de frecvență
R&S®FSW8	DC cuplat	2 Hz – 8 GHz
	AC cuplat	10 MHz – 8 GHz
R&S®FSW13	DC cuplat	2 Hz – 13,6 GHz
	AC cuplat	10 MHz – 13,6 GHz
R&S®FSW26	DC cuplat	2 Hz – 26,5 GHz
	AC cuplat	10 MHz – 26,5 GHz
R&S®FSW43	DC cuplat	2 Hz – 43,5 GHz
	AC cuplat	10 MHz – 43,5 GHz
R&S®FSW50	DC cuplat	2 Hz – 50 GHz
	AC cuplat	10 MHz – 50 GHz
R&S®FSW67	DC cuplat	2 Hz – 67 GHz
	AC cuplat	10 MHz – 67 GHz
R&S®FSW85 1
RF1 input
Standard
	DC cuplat	2 Hz – 85 GHz
	AC cuplat	10 MHz – 85 GHz
cu opțiunea R&S®FSW-B90G, YIG preselector oprit	DC cuplat	2 Hz – 90 GHz
	AC cuplat	10 MHz – 90 GHz
RF2	DC cuplat	2 Hz – 67 GHz
	AC cuplat	10 MHz – 67 GHz
Rezoluție în frecvență	—	0,01 Hz

Frecvență de referință, internă
Acuratețe		±(timp de la ultima ajustare × rata de îmbătrânire + derivație de temperatură + acuratețea calibrației)
Îmbătrânire pe an	standard	±1 × 10⁻⁷
	cu opțiunea de referință de frecvență R&S®FSW-B4 OCXO de precizie	±3 × 10⁻⁸
Derivație de temperatură (0 °C până la +50 °C)	standard	±1 × 10⁻⁷
	cu opțiunea de referință de frecvență R&S®FSW-B4 OCXO de precizie	±1 × 10⁻⁹
Acuratețe inițială realizabilă a calibrației	standard	±1 × 10⁻⁸
	cu opțiunea de referință de frecvență R&S®FSW-B4 OCXO de precizie	±5 × 10⁻⁹

Citire frecvență
Rezoluție marker		1 Hz
Incertitudine		±(frecvența marker × acuratețea referinței + 10 % × lățimea benzii de rezoluție + ½ (intervalul / (numărul de puncte de sweep − 1)) + 1 Hz)
Număr de sweep (traseu) puncte	valoare implicită	1001
	interval	101 până la 100001
Pasul de ajustare frecvență marker	pasul marker = număr de puncte sweep	interval / (număr de puncte sweep − 1)
	pasul marker = standard	interval / (valoare implicită număr de puncte sweep − 1)
Rezoluție contor frecvență		0.001 Hz
Acuratețe numărătoare		±(frecvența × acuratețea referinței + ½ (ultima cifră))
Interval de afișare pentru axa frecvenței		0 Hz, 10 Hz până la frecvența maximă
Rezoluție		0.1 Hz
Deviation maximă a intervalului		±0.1 %

¹ Pentru R&S®FSW85, toate specificațiile ulterioare se aplică atât pentru intrarea RF1, cât și pentru intrarea RF2, cu excepția cazului în care este specificat altfel.

SSB Zgomot de fază	frecvență = 1000 MHz, abatere purtătoare
	10 Hz, fără opțiunea R&S®FSW-B4	–80 dBc (1 Hz), typ. –90 dBc (1 Hz)
	10 Hz, cu opțiunea R&S®FSW-B4	–95 dBc (1 Hz), typ. –100 dBc (1 Hz)
	100 Hz	–112 dBc (1 Hz), typ. –116 dBc (1 Hz)
	1 kHz	< –127 dBc (1 Hz), typ. –132 dBc (1 Hz)
	10 kHz	< –136 dBc (1 Hz), typ. –140 dBc (1 Hz)
	100 kHz	< –139 dBc (1 Hz), typ. –143 dBc (1 Hz)
	1 MHz	< –145 dBc (1 Hz), typ. –149 dBc (1 Hz)
	10 MHz	–156 dBc (1 Hz) (nom.)
	frecvență = 10 GHz, abatere purtătoare
	10 Hz, with R&S®FSW-B4 option	–75 dBc (1 Hz) (nom.)
	100 Hz	–92 dBc (1 Hz) (nom.)
	1 kHz	–118 dBc (1 Hz) (nom.)
	10 kHz	–130 dBc (1 Hz) (nom.)
	100 kHz	–133 dBc (1 Hz) (nom.)
	1 MHz	–140 dBc (1 Hz) (nom.)
	10 MHz	–150 dBc (1 Hz) (nom.)
FM rezidual	frecvență = 1000 MHz, RBW = 1 kHz, timp de măturare = 100 ms	< 0.1 Hz (nom.)
