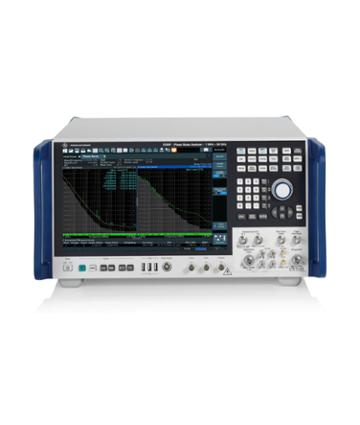

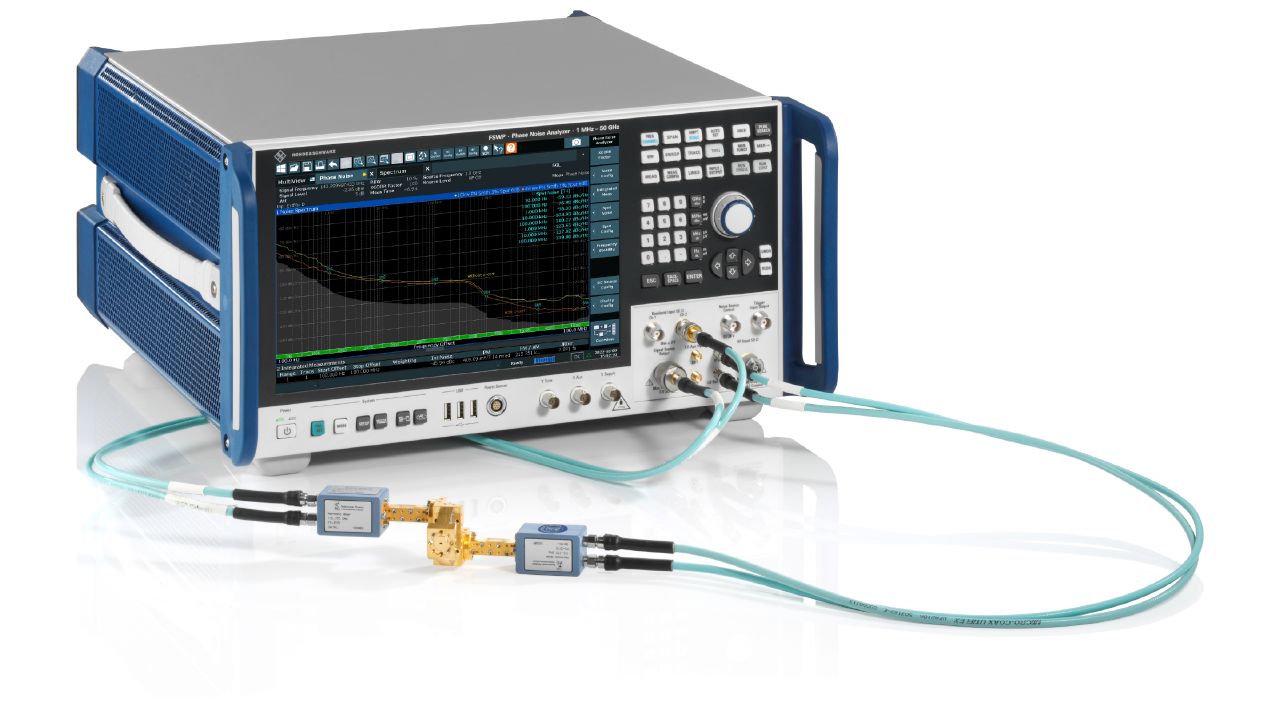

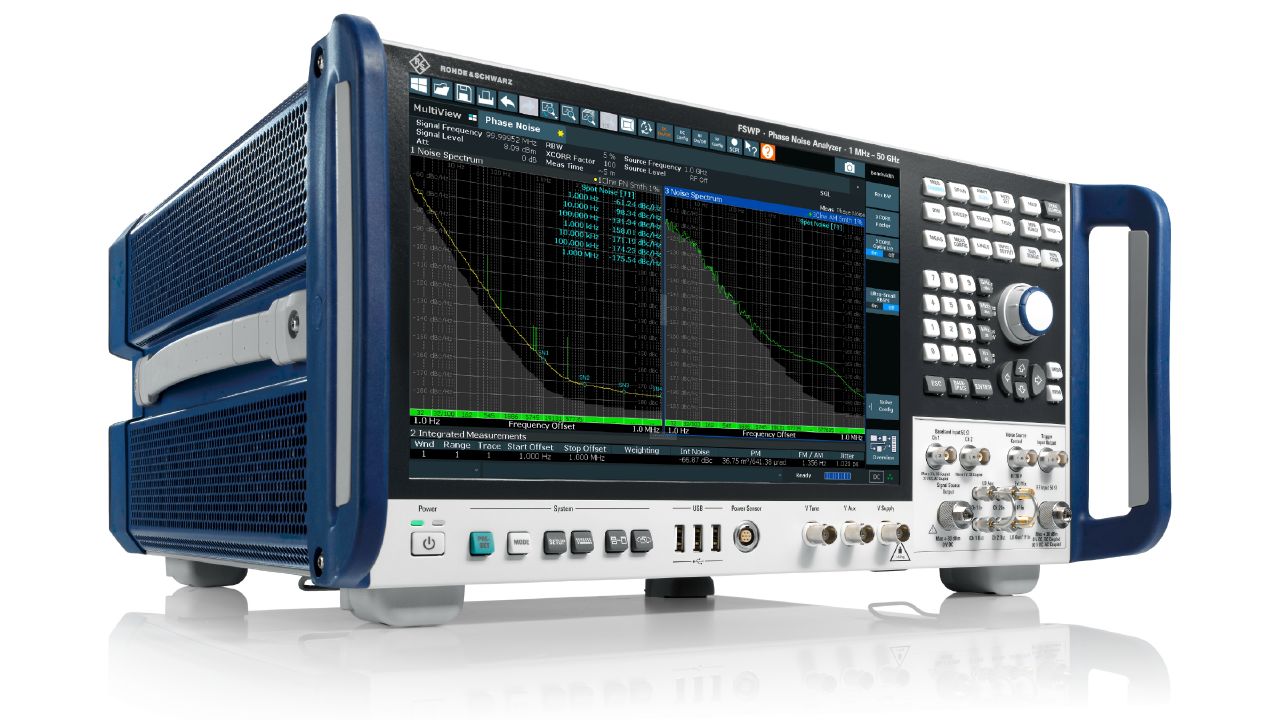

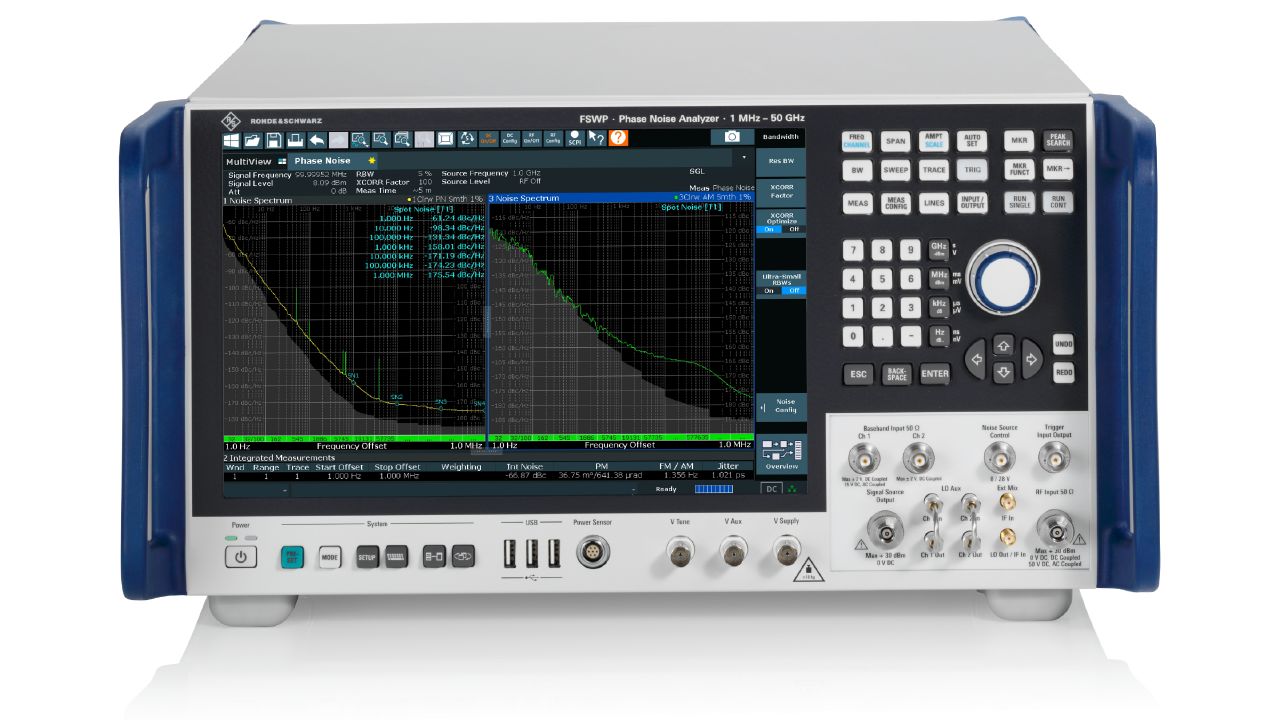

Analizoare de spectru si semnal Rohde & Schwarz FSWP Analizor de zgomot de fază și tester VCO

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

Analizorul de zgomot de fază și testerul VCO R&S®FSWP se remarcă prin sensibilitate extremă, datorită surselor interne cu zgomot foarte redus și funcției de corelație încrucișată. Poate măsura zgomotul de fază și zgomotul de amplitudine în doar câteva secunde pe surse foarte stabile, precum cele utilizate în aplicații radar.

Opțiuni suplimentare, cum ar fi măsurători pe semnale pulsate, caracterizarea zgomotului de fază rezidual (inclusiv pe semnale pulsate) și analiza integrată de înaltă performanță a semnalelor și spectrului, fac din R&S®FSWP un instrument de testare cu adevărat unic.

Caracteristici:

Corelație încrucișată pentru măsurători foarte sensibile ale zgomotului de amplitudine și fază în paralel, inclusiv pe semnale pulsate
Domeniu de frecvență de la 1 MHz până la 56 GHz, extins până la 325 GHz cu mixere externe
Sursă internă pentru măsurarea zgomotului de fază rezidual până la 54 GHz, inclusiv pe semnale pulsate
Suport pentru intrări LO externe pentru măsurarea absolută sau a zgomotului de fază rezidual până la 56 GHz
Recorder SCPI pentru simplificarea generării codului

Tabel Specificații Frecvență

Caracteristică	Detalii
Domeniu de frecvență, intrare RF
Măsurători zgomot de fază, zgomot AM
R&S®FSWP8	DC cuplaj (necesită opțiunea R&S®FSWP-B1): 1 MHz – 8 GHz AC cuplaj: 1 MHz – 8 GHz
R&S®FSWP26	DC cuplaj: 1 MHz – 26,5 GHz AC cuplaj: 10 MHz – 26,5 GHz
R&S®FSWP50	DC cuplaj: 1 MHz – 50 GHz AC cuplaj: 10 MHz – 50 GHz
Măsurători zgomot de bază	Vezi secțiunea „Măsurători zgomot de bază”
Rezoluție frecvență	0,01 Hz
Frecvență de referință, internă
Acuratețe	±(timp de la ultima ajustare × rată de îmbătrânire + deriva temperatură + acuratețe calibrare)
Îmbătrânire pe an	Standard: ±1 × 10⁻⁷ Cu opțiunea OCXO: - Primul an: ±5 × 10⁻⁸ - După primul an: ±3 × 10⁻⁸
Derivă de temperatură	0 °C – +50 °C: ±1 × 10⁻⁸
Acuratețe inițială de calibrare	Standard: ±1 × 10⁻⁸ Cu OCXO: ±5 × 10⁻⁹

Măsurători de zgomot de fază

Parametru	Condiții / Observații	Specificație
Rezultate măsurare	SSB phase noise, semnale spurii, deviație RMS de fază integrată, FM rezidual, time jitter
Domeniu frecvență offset	Frecvența purtătoare ≤ (frecvența maximă de intrare – 1 GHz)	1 µHz până la (f_max,in – f_carrier)
Domeniu frecvență offset	Frecvența purtătoare ≥ (frecvența maximă de intrare – 1 GHz)	1 µHz până la 1 GHz
Domeniu nivel semnal	Setare nivel = high	–20 dBm … +30 dBm (nom.)
Domeniu nivel semnal	Setare nivel = low Setare nivel = low, I/Q lowpass ≤ 10 MHz¹	–40 dBm to +30 dBm (nom.) –50 dBm to +30 dBm (nom.)
Număr de urme (traces)
Incertitudine măsurare zgomot de fază	DUT cu zgomot de fază ≥ 10 dB peste sensibilitatea la zgomot de fază a R&S®FSWP² 1 µHz ≤ offset < 10 MHz 10 MHz ≤ offset < 1 MHz 1 MHz ≤ offset ≤ 30 MHz > 30 MHz offset	1.5 dB (nom.) < 1.2 dB (σ = 0.4 dB) < 1.5 dB (σ = 0.5 dB) <3 dB (σ = 1.0 dB)
Incertitudine măsurare nivel	–20 dBm ≤ nivel semnal ≤ 15 dBm, +20 °C … +30 °C 1 MHz ≤ frecvență semnal < 8 GHz 8 GHz ≤ frecvență semnal < 18 GHz 18 GHz ≤ frecvență semnal	< 1 dB < 2 dB < 3 dB
Nivel spurii³	f_m < 1 GHz: decalaj 10 Hz față de purtătoare < 1 kHz decalaj 1 kHz față de purtătoare ≤ 30 MHz f_m ≥ 1 GHz: decalaj 10 Hz față de purtătoare < 1 kHz decalaj 1 kHz față de purtătoare ≤ 30 MHz	< –90 dBc < –100 dBc < –90 dBc + 20 log(f_m/GHz) < –100 dBc + 20 log(f_m/GHz)
Suprimare AM	10 MHz ≤ offset < 1 MHz 1 MHz ≤ offset ≤ 30 MHz1 MHz ≤ offset ≤ 30 MHz, setarea nivelului = ridicat și mixer intern, interval de captură = îngust sau larg 1 MHz ≤ offset ≤ 10 MHz, setarea nivelului = scăzut sau mixer extern, interval de captură = îngust sau larg	40 dB (nom.) 30 dB (nom.) 30 dB (nom.)

1. Acest filtru trece-jos I/Q poate fi activat din meniul de căutare a frecvenței pentru a îmbunătăți sensibilitatea. El limitează domeniul frecvenței de offset la 0,3 × frecvența de tăiere.

2. Valorile specificate sunt valabile pentru frecvențe de offset ≤ 30% din frecvența semnalului. Îmbunătățirea sensibilității la zgomot de fază datorată numărului de corelări încrucișate este inclusă. Pentru dispozitivele testate (DUT) care au zgomot de fază cu 6 dB până la 10 dB peste sensibilitatea la zgomot de fază a R&S®FSWP, se adaugă o incertitudine de 1 dB. Incertitudinea de măsurare cu un nivel de încredere de 95% este definită ca ±2 × σ.

3. Pentru frecvențe de offset > 30 MHz, nivelurile de semnale spurii nu sunt garantate, dar în mod tipic respectă aceeași specificație ca pentru offset-ul de 30 MHz.
