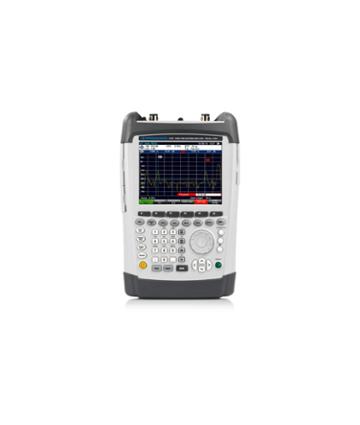

Rohde & Schwarz ZVH Analizor portabil pentru cabluri și antene

0 Review-uri
Scrie un review

Garantia oferita este conform cu cea oferita de producator

Vezi produse similare

Analizoare de spectru si semnal Rohde & Schwarz ZVH Analizor portabil pentru cabluri și antene

Descriere produs
Fisa tehnica
Fisiere disponibile
Review-uri
Accesorii compatibile

Un analizor portabil pentru instalare și mentenanță pe teren; operare ușoară și documentare simplă

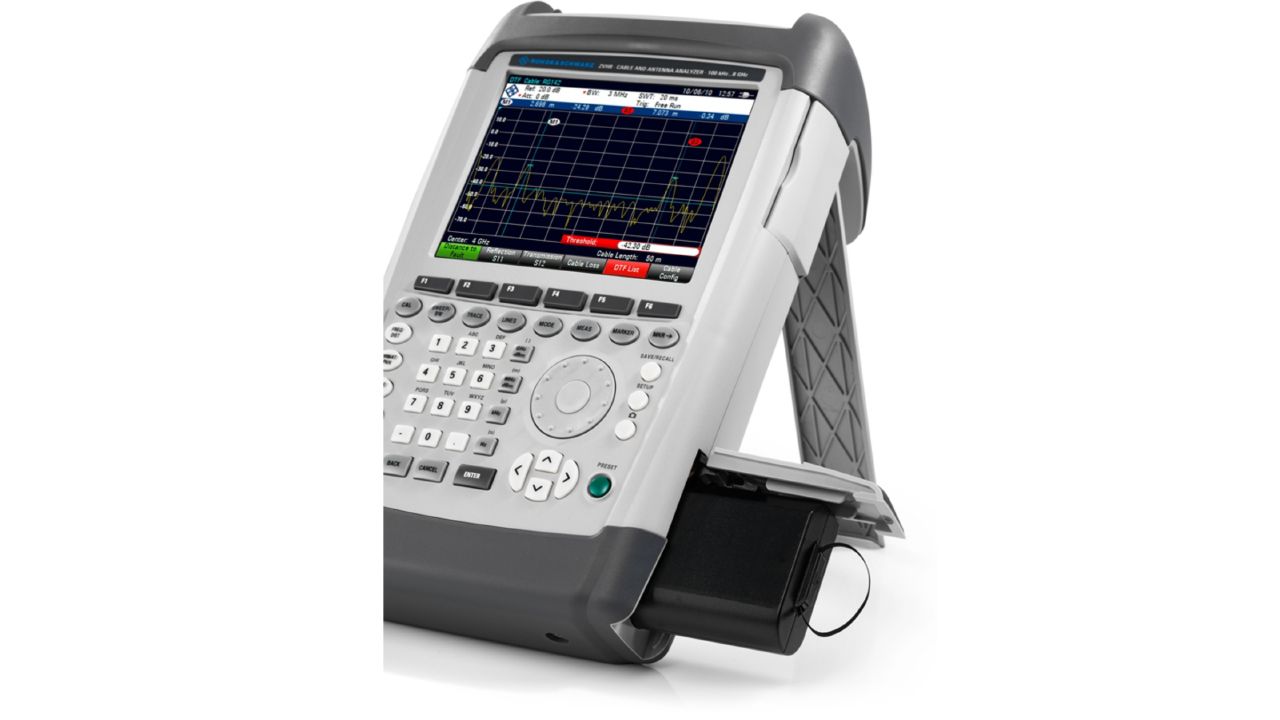

R&S®ZVH este un analizor robust și portabil pentru cabluri și antene, conceput pentru utilizare în teren. Greutatea redusă și operarea simplă îl fac indispensabil pentru oricine trebuie să efectueze măsurători eficiente în exterior, la instalarea și întreținerea sistemelor de antene.

Caracteristici principale

100 kHz până la 3,6 GHz / 8 GHz
Dinamică tipică de 100 dB pentru măsurători de transmisie
Măsurători rapide și consistente cu ajutorul asistentului de preconfigurare
Control de la distanță prin software gratuit sau aplicație
Carcasă robustă, rezistentă la stropire (IP51) pentru utilizare pe teren

Frecventa

Frecvență	Domeniu de frecvență (R&S®ZVH4)	100 kHz – 3,6 GHz
	Domeniu de frecvență (R&S®ZVH8)	100 kHz – 8 GHz
	Rezoluție în frecvență	1 Hz
Frecvență de referință internă	Acuratețe totală de referință	±(timp de la ultima ajustare × rată de îmbătrânire) + derivă termică + acuratețe de calibrare
	Îmbătrânire pe an	±1 × 10⁻⁶
	Derivă termică (0 °C ... +50 °C)	±1 × 10⁻⁶
	Acuratețe inițială de calibrare	±5 × 10⁻⁷
Frecvență de referință cu opțiunea R&S®HA-Z240 (receptor GPS)	Acuratețe în frecvență (GPS activ ≥1 min după blocarea satelitului)	±2,5 × 10⁻⁸
	Acuratețe în frecvență (până la 30 min după pierderea semnalului GPS)	±5 × 10⁻⁸
Frecvență de referință cu opțiunea R&S®FSH-Z114 (referință de frecvență de precizie)	Îmbătrânire pe an	3,6 × 10⁻⁹
	Derivă termică (0 °C ... +50 °C)	4 × 10⁻¹⁰
	Acuratețe inițială de calibrare	1 × 10⁻⁹
	Incertitudine totală de referință (R&S®FSH-Z114 conectat, ≥30 s după blocarea oscilatorului)	(timp de la ultima ajustare × rată de îmbătrânire) + derivă termică + 3 × acuratețe de calibrare
	Incertitudine totală de referință (≥2 min după blocarea oscilatorului)	(timp de la ultima ajustare × rată de îmbătrânire) + derivă termică + acuratețe de calibrare
Citirea frecvenței	Rezoluție marker	0,1 Hz
	Acuratețe citire frecvență	± (frecvența marker × acuratețe de referință) + 10 % × lățime de bandă de măsurare + ½ × ((fstop – fstart) / (număr puncte de date – 1) + 1 Hz)

Măsurători

Tipuri de măsurători individuale	Măsurători de reflexie	S₁₁, S₂₂
	Măsurători de transmisie (cu opțiunea R&S® ZVH-K39)	S₂₁, S₁₂
	Pierdere pe cablu cu un singur port	Da
	Distanță până la defect (Distance-to-Fault)	Da
Asistent de măsurare (Measurement Wizard)	Funcție	Ghidează utilizatorul printr-o secvență de măsurători individuale
	Configurare	Se utilizează software-ul R&S® InstrumentView pe PC pentru configurarea secvenței de măsurare și afișarea instrucțiunilor pe ecran
	Raportare	R&S® InstrumentView combină rezultatele măsurătorilor în rapoarte configurabile de către utilizator
Configurare măsurare	Puterea de ieșire a portului (prin generator de urmărire)	Controlată prin atenuare
	Domeniu de atenuare	0 dBm până la –40 dBm (nominal), în pași de 1 dB
	Atenuare RF pe calea de recepție	0 dB până la 30 dB, în pași de 5 dB
	Număr de puncte de date selectabile	101, 201, 401, 601, 631, 801, 1001, 1201
	Domeniu lățime de bandă de măsurare	100 Hz până la 100 kHz, în pași de 1/3 secvență
	Moduri de trasare (trace modes)	clear/write, mediere (average), suprimare interferențe (interference suppression)
Tensiune de polarizare DC (DC Bias)	Sursă DC selectabilă	Internă sau externă
	Port de ieșire selectabil	Port 1 sau Port 2
	Mod tensiune de ieșire (intern)	+12 V până la +32 V, în pași de 1 V
	Putere maximă de ieșire (intern)	Cu alimentare pe baterie: 4 W
		Cu alimentare la rețea (AC mains): 10 W
	Curent maxim continuu (intern)	500 mA

Nota: 1 Pentru număr de serie < 115000: +30 °C până la +50 °C: 3 × 10⁻⁶

Declanșare (Trigger)	Sursă de declanșare	funcționare liberă (free run), declanșare externă pe front crescător (external rise) sau descrescător (external fall)
	Nivel declanșare externă	Nivel TTL
Măsurare de reflexie	Tipuri de măsurare	S₁₁, S₂₂
	Formate rezultate	Magnitudine, VSWR
Magnitudine	Domeniu de afișare	1 / 2 / 5 / 10 / 20 / 50 / 100 / 120 / 150 dB, liniare 100 %
	Rezoluție	0,01 dB
VSWR (Raport Undă Staționară)	Domeniu selectabil	1 până la 1,5 / 2 / 6 / 11 / 21 / 71
Directivitate corectată	100 kHz ≤ f ≤ 3 GHz	> 43 dB (nominal)
	3 GHz < f ≤ 6 GHz	> 37 dB (nominal)
	6 GHz < f ≤ 8 GHz	> 31 dB (nominal)
Adaptare corectată a portului de test (Test Port Match)	100 kHz ≤ f ≤ 3 GHz	> 40 dB (nominal)
	3 GHz < f ≤ 6 GHz	> 37 dB (nominal)
	6 GHz < f ≤ 8 GHz	> 30 dB (nominal)
Incertitudine de măsurare		vezi figura „Incertitudinea măsurării de reflexie”
Măsurare de transmisie	Tipuri de măsurare (cu opțiunea R&S® ZVH-K39)	S₂₁, S₁₂
	Format rezultat	Magnitudine
	Domeniu de măsurare	–120 dB până la +80 dB
	Domeniu de afișare selectabil	1 / 2 / 5 / 10 / 20 / 50 / 100 / 120 / 150 dB, liniare 100 %
	Rezoluție	0,01 dB
Domeniu dinamic	Condiții	Atenuare RF = 5 dB, nivel generator de urmărire = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (nominal)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (tipic)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (tipic)
	6 GHz ≤ f < 8 GHz	> 50 dB (nominal)
Adaptare port de test		Conform specificațiilor pentru intrarea/ieșirea portului de test
Incertitudine de măsurare	Metodă de calibrare	calibrare completă pe două porturi, precizie înaltă
		vezi figura „Incertitudinea magnitudinii transmisiei”
Măsurare pierdere pe cablu cu un singur port	Format rezultat	Magnitudine
	Domeniu selectabil	1 / 2 / 5 / 10 / 20 / 50 / 100 / 120 / 150 dB
	Rezoluție	0,01 dB
Analiză distanță până la defect (Distance-to-Fault)	Formate rezultate	Pierdere de reflexie (return loss), VSWR (afișare medie și maximă)
Pierdere de reflexie	Domeniu	1 / 2 / 5 / 10 / 20 / 50 / 100 / 120 / 150 dB, liniare 100 %
	Rezoluție	0,01 dB
VSWR (pentru DTF)	Domeniu selectabil	1 până la 1,5 / 2 / 6 / 11 / 21 / 71
Rezoluție defect (Fault resolution)	În metri	(1,5 × 10⁸ × factor de viteză) / interval de frecvență (span)
Lungime maximă cablu	În funcție de pierderile cablului	1500 m (nominal)
Tip cablu		Coaxial sau ghid de undă
Imunitate la interferențe	Semnal parazit maxim admisibil pentru măsurarea reflexiei (S₁₁) / pierdere cablu / analiză DTF
	Atenuare RF = 5 dB	+10 dBm (nominal)
	Atenuare RF = 30 dB	+17 dBm (nominal)
